FPGA 验证
Under development!
在实际流片之前，我们需要在 FPGA 平台上实现我们可综合的数字系统设计，从而验证功能正确性。 我们使用 Xilinx Vivado 2019.1 进行 FPGA 验证。
1. FPGA 验证流程简介
在完成 RTL 代码设计之后，我们就可以进入 FPGA 验证流程（可以与流片流程同步进行），大致分为以下几个阶段。
1.1 导入设计
打开 Vivado，选择 Create Project，选择合适的工程名字和路径。
关于路径名称
如果是在本地运行（在 Windows 系统或者 WSL 中），尽量避免中文路径，否则 Vivado 后续可能会报错。
选择 RTL Project，连续选择 Next，在 Default Part 选择验证所使用的 FPGA 核心板型号。
FPGA 核心板与开发板
FPGA 核心板：通常是一个小型的模块，包括了 FPGA 芯片以及其必要的外围电路，主要用于嵌入到更大的系统中，作为系统的一部分。核心板上一般包括 FPGA 芯片、必要的电源管理电路、时钟电路、基本的 I/O 接口等。它们通常没有太多的扩展接口和调试功能。
FPGA 开发板：是一个完整的开发平台，包含了核心板以及更多的外围设备和接口，用于 FPGA 的开发、调试和验证。它适合于开发者进行 FPGA 设计的原型验证和测试。开发板除了包含核心板的所有功能外，还包括更多的扩展接口（例如 USB、以太网、HDMI 等）、调试接口（如 JTAG ）、存储器（如 SD 卡插槽）、显示器（如 LCD 屏幕）等，具体有哪些扩展接口取决于开发板的型号。

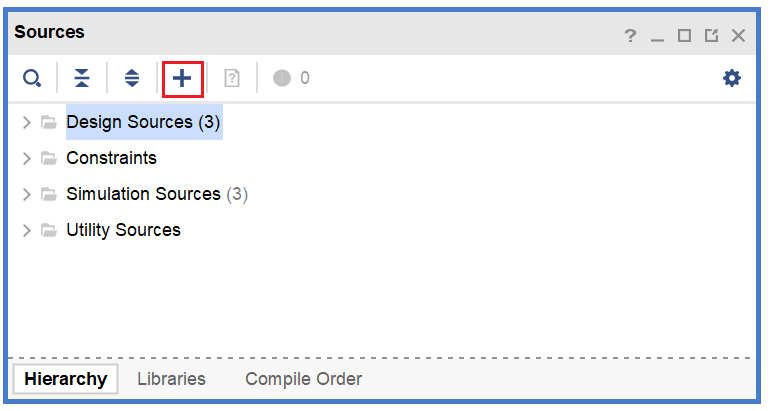

完成工程创建向导之后即可进入 Vivado 主界面。在 PROJECT MANAGER -> Sources 添加 RTL 代码。
在弹出界面中选择 Add or create design sources -> Add Files 即可导入设计。
关于 Verilog/SystemVerilog 头文件
在一些设计中会使用到 .vh / .svh 等 RTL 头文件，一般来说将头文件直接一起添加到 RTL 代码中 Vivado 就能自动分析调用头文件。
但有时在非常复杂的设计中有时会出现类似于 `include "axi/typedef.svh" 的头文件引用方式，这时需要向 Vivado 指定头文件的搜索路径，编译器才能通过相对路径正确分析头文件。
在 PROJECT MANAGER -> Settings -> General -> Verilog Options 中将头文件的搜索路径加入到 Verilog Include Files Search Paths 中。
1.2 编写仿真程序
为了验证 RTL 代码是否正确，需要用 Verilog/SystemVerilog 编写一个 Testbench，通过观察波形验证设计是否符合需求。
一个简单的 Testbench 大致如下。
module tb_top();
reg clock;
reg reset;
initial begin
clock = 0;
reset = 1
#100 reset = 0;
#2000000 $finish;
end
always begin
#1 clock <= ~clock;
end
MySimTop dut(
.clock(clock),
.reset(reset)
);
endmodule
1.3 Behavioral Simulation 行为仿真
对 RTL 代码编译之后即可进行的仿真，用于验证逻辑功能的正确性。 在逻辑综合前需要进行功能仿真，以便尽早发现设计中的缺陷。
1.3.1 调用 ModelSim 进行仿真
由于 Vivado 自带的仿真器 (XSIM) 速度非常慢，因此我们通过调用 ModelSim 仿真器来进行仿真。
ModelSim 的库文件中不包含 Vivado 生成的一些 IP 的信息，我们需要提前把 Vivado IP 的库文件编译出来。

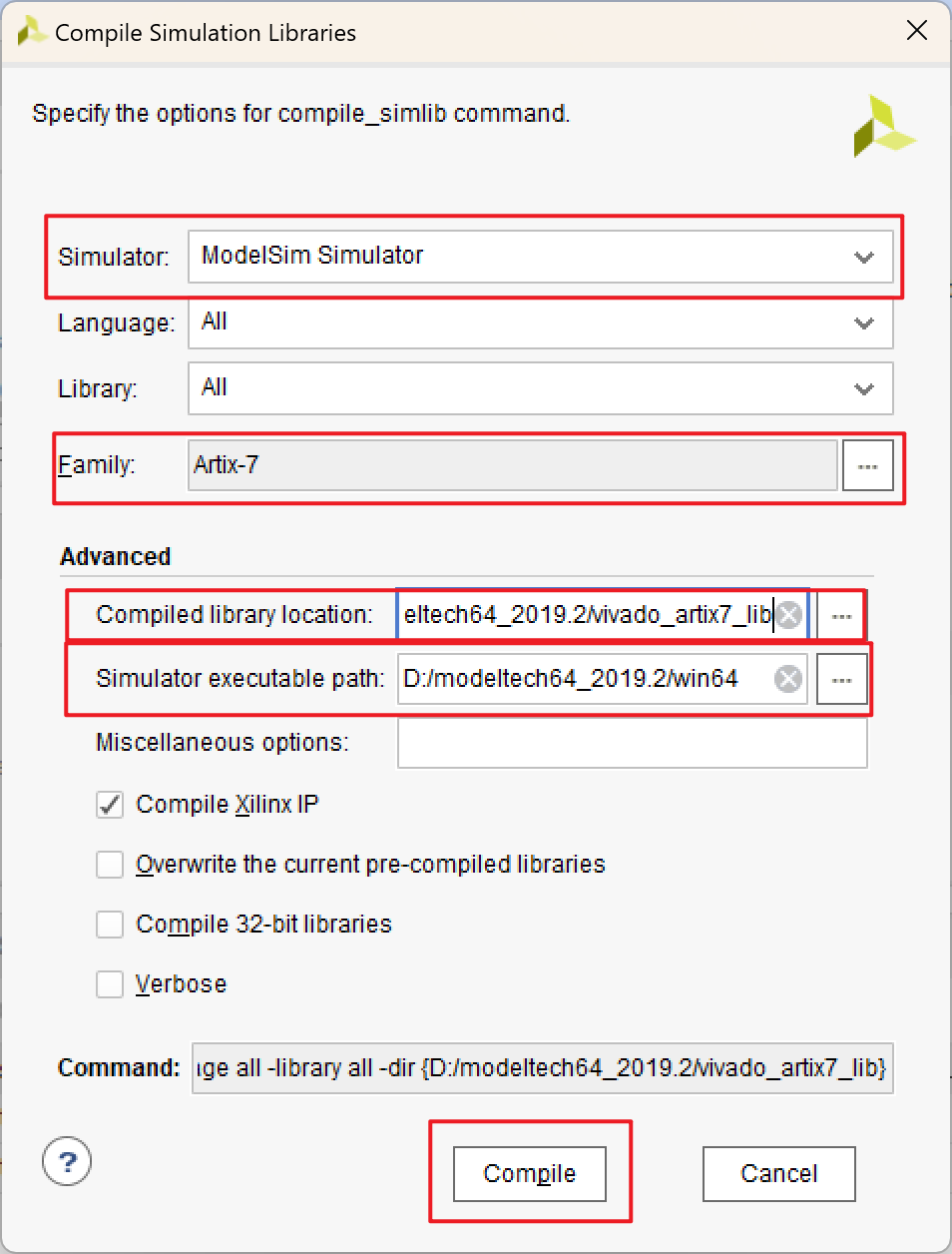

Vivado 窗口中选择 Tools -> Compile Simulation Libraries
其中 Family 选择开发板对应的系列；Compiled library location 可以选择在 ModelSim 安装目录下新建一个文件夹；Simulator executable path 指定 ModelSim 的安装路径。

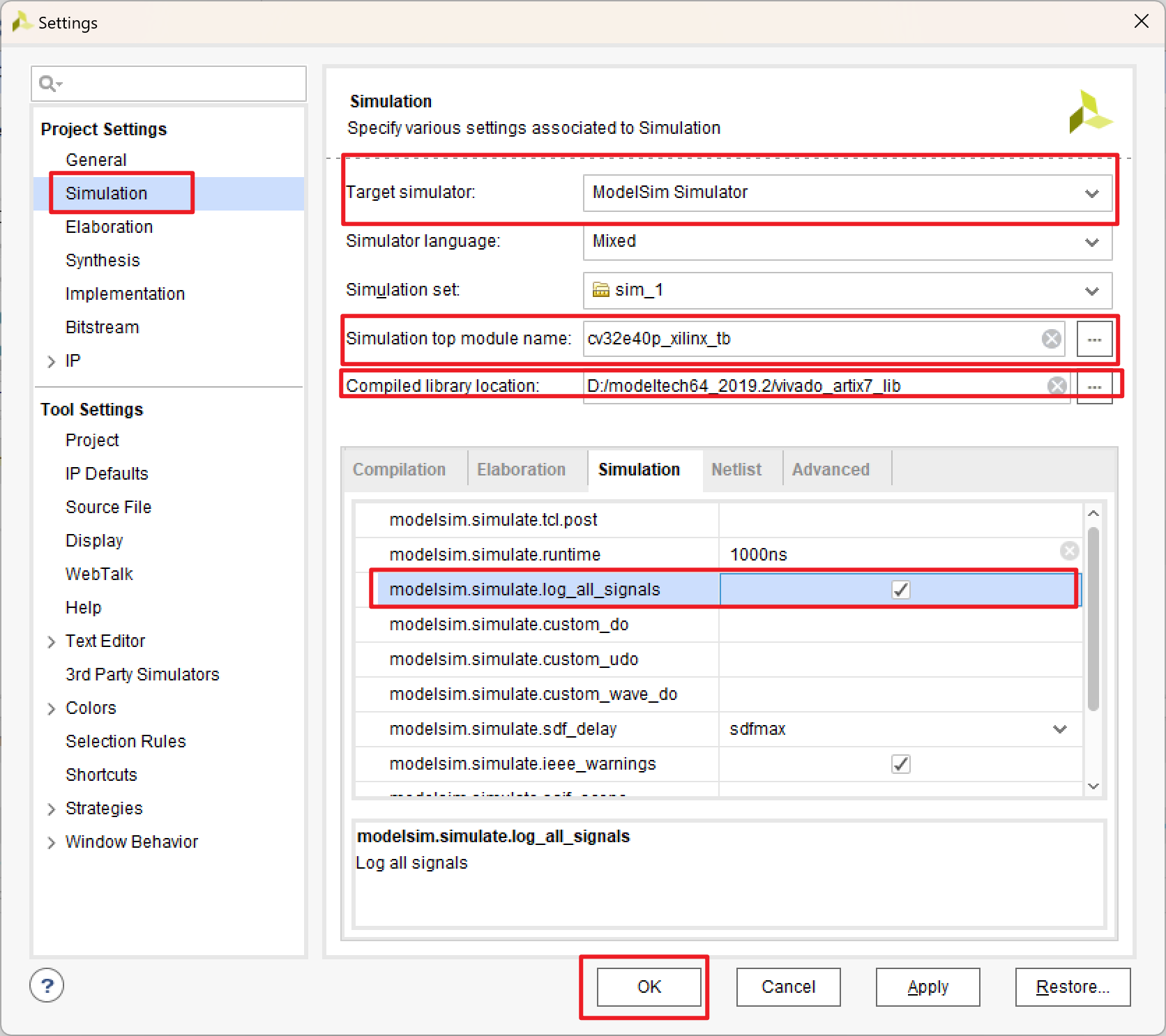

在仿真设置 PROJECT MANAGER -> Settings -> Simulation 中将仿真器指定为 ModelSim，并链接之前编译的库文件。
勾选 Simulation 栏中的 log_all_signals 以记录所有信号的波形。
关于 Top Module
在 Settings 中的 General 和 Simulation 栏中都能指定 Top module，其中 General 对应的 Top module 为后续综合以及物理实现的顶层模块，Simulation 对应的 Top module 为仿真中的 Testbench 文件，两者往往不是同一个 Module。
1.4 Logic Synthesis 逻辑综合
在进行逻辑综合之前，需要预先选定目标的 FPGA 平台。综合工具会根据 FPGA 核心所包含的 LUT、BRAM 等资源对硬件设计进行逻辑综合。
1.4.1 添加管脚约束
RTL 设计中的 IO 端口需要映射到 FPGA 的管脚上，通过查阅开发板的用户手册，可以了解开发板上时钟、按键、LED 等资源的具体管脚。
Vivado 界面中选择 RTL Analysis -> Open Elaborated Design

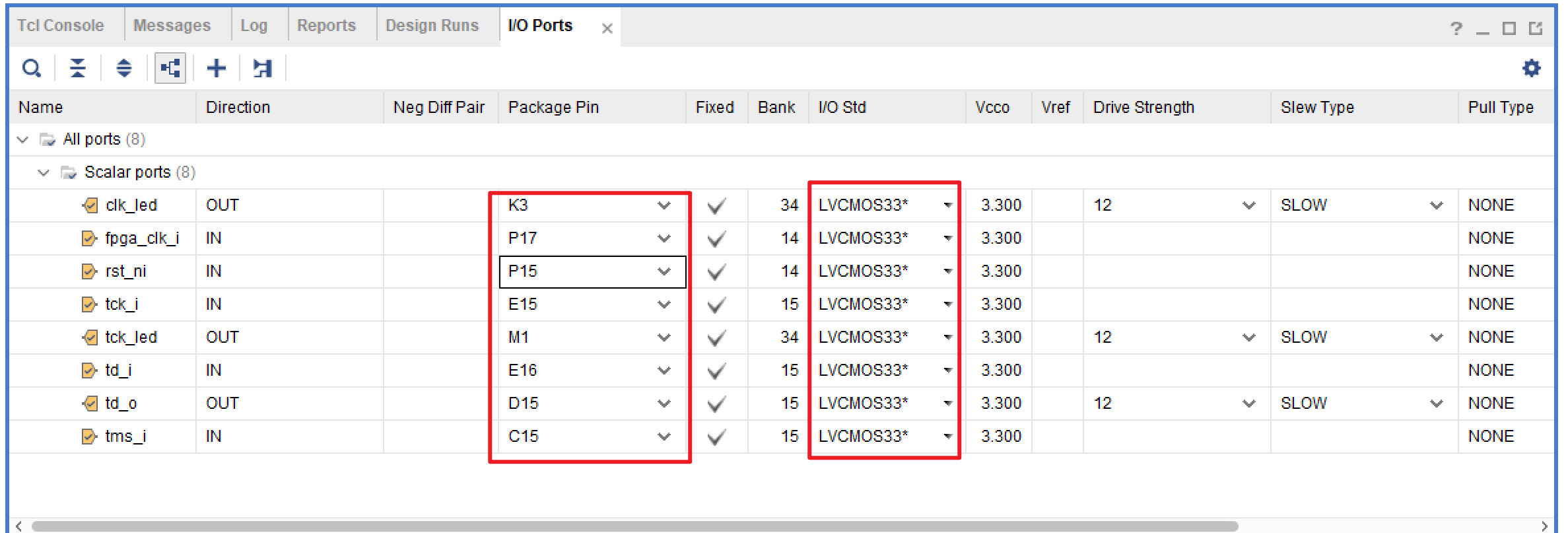

打开后上方选项栏选择 Window -> IO Ports
我们需要将每个 IO 端口映射到 FPGA 上的某个管脚并且在 IO Std 一栏规定管脚的供电方式。
1.4.2 添加时序约束
在进行第一次综合之后，Vivado 会根据综合的结果自动识别设计中的输入时钟信号，在复杂的设计中，时序要求比较高，在综合时需要添加额外的时序约束以满足时钟频率的要求。
综合后选择 Synthesis -> Open Synthesized Design -> Constraints Wizard

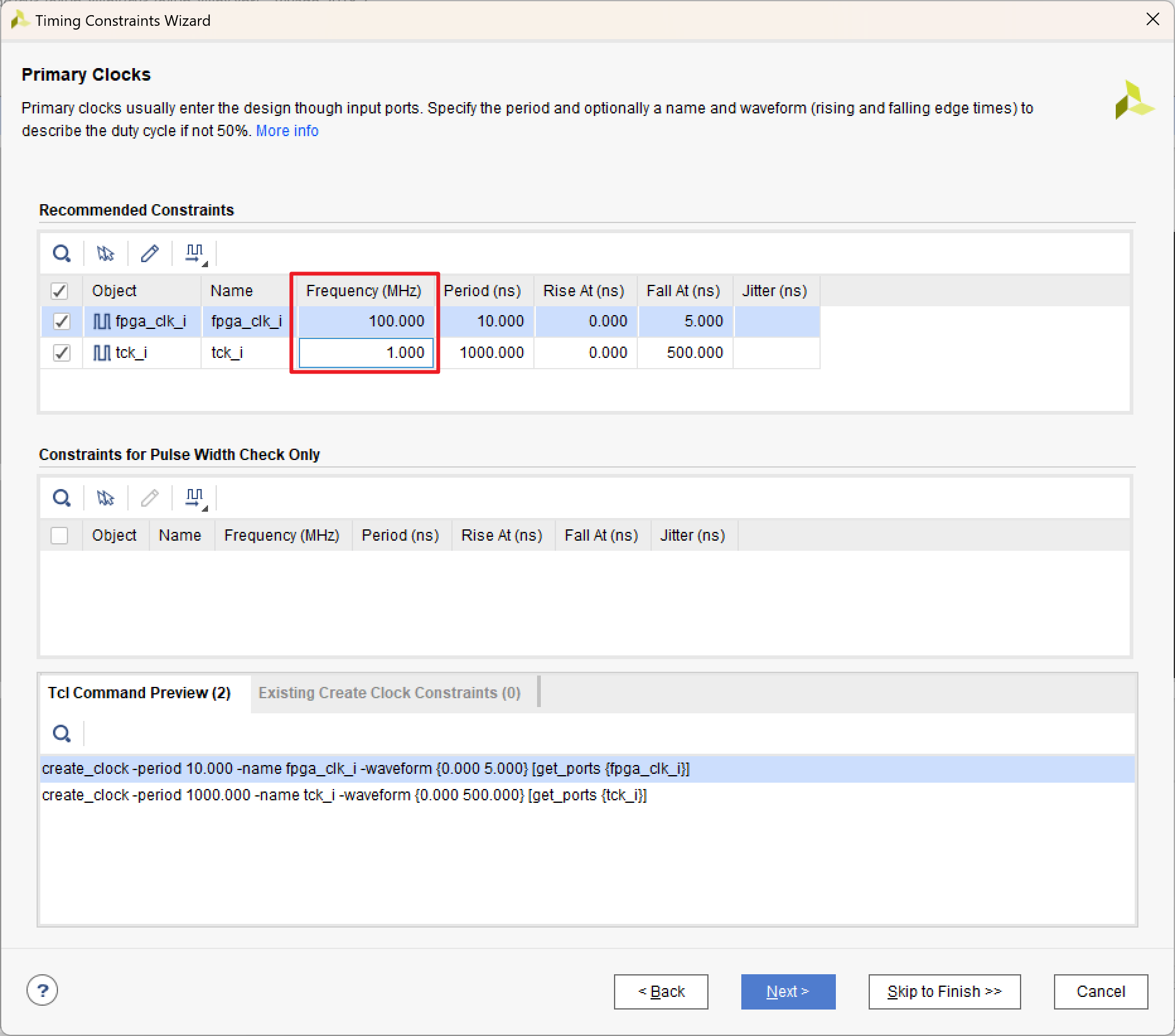

Vivado 会根据综合结果识别出设计中的输入时钟信号：
其中我们需要根据设计需求以及 FPGA 内置时钟的频率来设置每个时钟信号的频率。

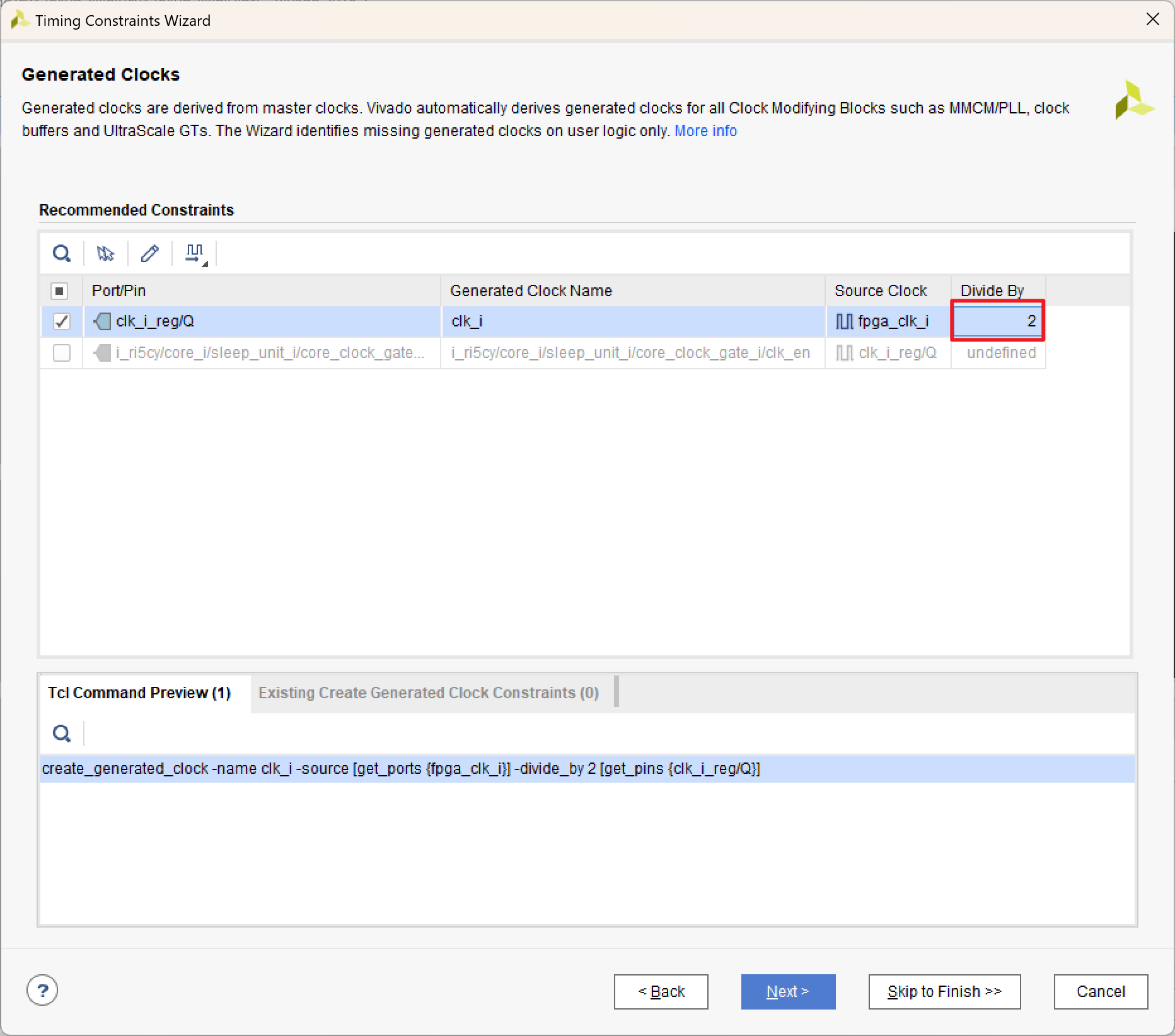

有时由于 FPGA 内置时钟的频率不满足我们的需求，可能需要分频器产生其它频率的时钟，Vivado 也会识别出这些生成的时钟：
我们需要通过指定分频的倍数来规定生成时钟的频率。
FIXME!!!
添加输入输出延迟等其它约束。
在完成逻辑综合之后，会给出门级网表的各类信息，包括硬件设计所使用的 FPGA 资源。

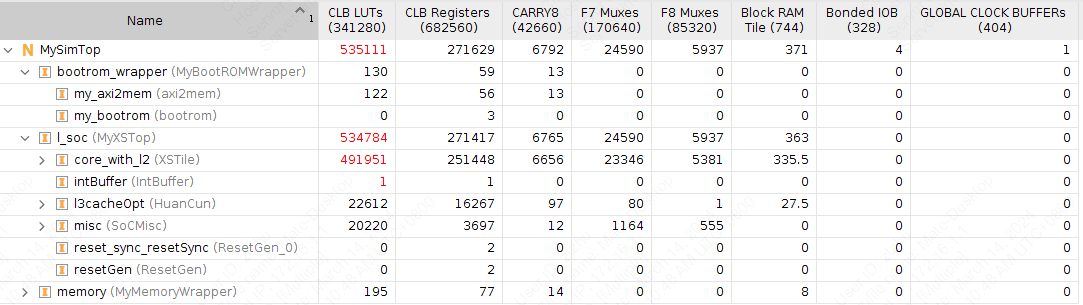

以下图为例，该设计所需要的硬件资源超过了 FPGA 核心的限制，无法在单个 FPGA 芯片中实现。
1.5 替换 Block RAM
在出现 LUT 的资源占用过多的情况下，可以考虑将硬件设计中大块的缓存和存储单元用 Vivado 工具提供的 Block RAM IP 核替换，可以避免用 LUT 直接综合，从而减少 LUT 的利用率。
Block RAM IP
FPGA 的 Block RAM（BRAM）是一种嵌入在 FPGA 芯片内部的存储资源，通常以块的形式存在，每个块具有固定的大小（如 18 Kb 或 36 Kb）。 由于 BRAM 位于 FPGA 内部，访问速度非常快，适合用于需要快速存取的应用场景。 BRAM 可以配置为不同的存储结构，如单端口 RAM、双端口 RAM、FIFO 等，满足不同的设计需求。 BRAM 的使用可以显著提高 FPGA 设计的性能和效率，特别是在需要大量数据存储和快速访问的应用中。
1.6 Implementation 物理实现
在逻辑综合之后，需要基于门级网表进行布局布线，得到硬件设计在 FPGA 芯片上的物理实现。
布局布线完成之后，FPGA 资源利用率会有所变化，这是因为在布局布线的过程中会改变逻辑单元的位置，导致 LUT 等资源的使用产生变化。
1.7 Generate Bitstream
在布局布线完成之后，需要生成比特流，连接 FPGA 板，并把相应的代码录入到 FPGA 核心之中，实现硬件逻辑的重构。
