Tape-out 模板说明文档
因为流片流程较为繁杂，涉及到多个 EDA 工具以及相应的脚本文件，本文档中整理了一份适用于 TSMC 12/22nm 的数字芯片前端和后端设计流程文件模板，并对相关命令和脚本文件进行了简要说明和解释。
我们希望通过模板文件和说明文档，帮助后续接触该模板的朋友们快速熟悉数字前端和后端设计流程。然而，一份说明文档不可能做到面面俱到，要更加深入地了解数字前端和后端设计流程，还需要阅读 EDA 工具的用户手册和其他官方文档，并通过实践和不断试错来积累经验。
22nm vs. 28nm vs. 32nm
22nm、28nm 和 32nm 属于同一个工艺节点，这意味着三者的区别仅限于尺寸，其他的例如 DRC、LVS 规则完全相同。EDA 工具中，无论是 22nm、28nm 还是 32nm 工艺，其坐标或者其他尺寸均为 32nm 下的尺寸。22nm 工艺只会在流片的时候进行尺寸缩放（长宽均 \times0.855）。
12nm vs. 16nm
12nm、16nm 属于同一个工艺节点，不同于 22nm 的平面结构，其物理结构为 FinFet。EDA 工具中，无论是 12nm 还是 16nm 工艺，其坐标或者其他尺寸均为 16nm 下的尺寸。12nm 工艺只会在流片的时候进行尺寸缩放（长宽均 \times 0.98）。
关于文档
该文档还在持续开发更新之中，若出现错误或纰漏，还请在 GitHub 仓库中提出 Issue！ 如果有改进意见，欢迎提交 Pull Request！
设计流程
EDA 的设计流程主要包含了逻辑综合和后端实现两个部分。 逻辑综合把 Verilog/SystemVerilog 设计文件中的电路结构映射到工艺库的标准单元，形成一个和原电路逻辑等价的网表（Netlist）。 后端实现部分更加复杂，包括了布局规划（Floorplan）、电源规划（Powerplan）、 布局（Placement）、时钟树综合（Clock Tree Synthesis, CTS）和布线（Signal Routing）这些主要 部分。 后端实现工具读入综合阶段生成的网表，运行后获得芯片的几何信息文件（GDSII），该文件可以交付代工厂进行实际的生产。

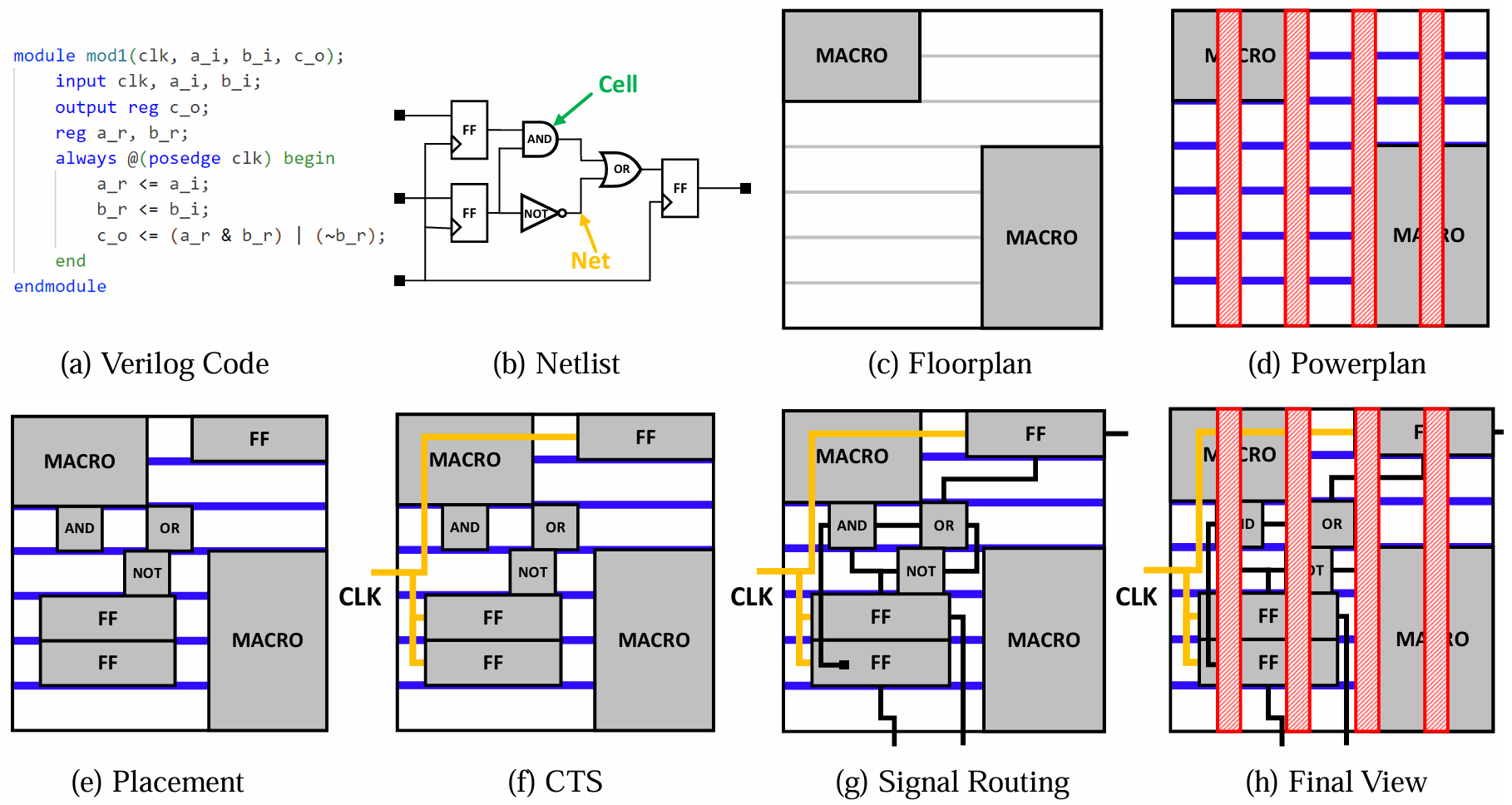

图 (a)-(h) 展示了 EDA 工具的流程和中间结果的简单描述（注：为了便于显示，(e)-(g) 中 Powerplan 的结果被暂时隐藏）。 在该流程当中，综合阶段的步骤 (a)-(b) 较少且自动化程度较高，用户只需要设置好输入的文件和参数即可运行工具得到综合结果。 后端实现部分 (b)-(h) 的步骤较多，为追求芯片极致的性能，工程师们往往需要分析各个阶段的结果 并且必要时进行手动设计，例如手动实现布局规划和手动解决设计规则约束（Design Rule Constraint, DRC）违例的问题。
模板文件结构
因为学术流片大多是 MPW（多项目晶圆服务），每个流片项目最起码是一个数字子系统，甚至可能由多个层级的数字子系统嵌套而成，而多个流片项目共用一个顶层模块，从而给顶层模块的设计与规划带来了新的挑战。
扩展：全掩膜
与 MPW 相对的流片模式为 Full-Mask（全掩膜），即一整块晶圆只有一个项目，通常用于大规模生产。
因此，在此整理归纳出两份不同的流片模板文件，一份用于数字子系统的后端设计，一份用于顶层模块的后端设计。
- 数字子系统的流片模板位于：
/project/common/block_flow_[12|22]nm/ - 顶层模块的流片模板位于：
/project/common/top_flow_[12|22]nm/
路径约定
本教程中出现的所有相对路径均以 /project/common/block_flow_[12|22]nm/ 或 /project/common/top_flow_[12|22]nm/ 作为根目录，我们称这个根目录为 $ROOT。
关于模板
模板文件会持续更新和完善，可以查看 CHANGELOG 了解版本间的差异。
旧版本的模板文件会被保留在 /project/common/archive 目录下。
在该文档后续章节中，将会先介绍数字子系统的流片模板，这是任何流片项目后端设计的基础，再介绍顶层模块的流片模板。 最后介绍流片之后的封装测试。
