EDA 工具与工程环境介绍
主流 EDA 工具均依赖于 Linux 操作系统。 如果你不熟悉 Linux 环境或常用工具，请先阅读 Linux 环境与常用工具。
该流片模板主要依赖于以下的 EDA 工具：
1. Cadence Genus 22.1
在该流片模板文件中，我们主要依赖于 Makefile 和 Tcl 自动化脚本文件进行逻辑综合，一般情况下不需要单独启动 Genus 综合工具。如需进行较为细致的调试，在终端输入 genus 启动 Genus 综合工具。
默认情况下在当前目录下生成 genus.log 和 genus.cmd 日志文件，分别记录了 Genus 的终端输出和用户输入的命令。
为了更加全面了解 Genus 综合工具，可以查看 Cadence 的官方说明手册和文件：
- Genus Synthesis Flow Guide:
/EDA/cadence/DDIEXPORT22/GENUS221/doc/genus_start/genus_start.pdf - Genus User Guide:
/EDA/cadence/DDIEXPORT22/GENUS221/doc/genus_user/genus_user.pdf - Genus Command Reference:
/EDA/cadence/DDIEXPORT22/GENUS221/doc/genus_comref/genus_comref.pdf
2. Cadence Innovus 22.16
该流片模板文件中，将主要围绕 Innovus 工具进行数字模块的后端设计。在终端中输入 innovus 启动 Innovus 工具，默认情况会自动启动 GUI 界面，有助于我们观察后端版图的各类情况，方便迭代设计与优化。
使用以下命令可以打开、关闭 GUI 界面。
大部分的设计流程使用 Innovus 的终端输入 Tcl 脚本命令。
若使用 GUI 界面进行操作，相应的操作也会自动转化成 Tcl 指令，可以打开 innovus.cmd 查看 GUI 界面的操作与 Innovus 指令的对应关系。
Cadence 的官方说明手册和文件：
- Innovus User Guide:
/EDA/cadence/DDIEXPORT22/INNOVUS221/doc/innovusUG/innovusUG.pdf - Innovus Error Messege:
/EDA/cadence/DDIEXPORT22/INNOVUS221/doc/innovuserrmsg/innovuserrmsgTOC.html
2.1 ARM 22NM Register File Compiler
许多数字模块中依赖于较大规模的寄存器堆/SRAM 高速缓存，这些模块需要替换成专门的 IP 核，而不是使用 RTL 代码直接综合，从而可以显著减小模块面积。
替换 22nm SRAM 时，我们通常使用 ARM 提供的 High Density Single Port Register File SHVT MVT Compiler。
在命令行中输入 rf_sp_compiler 即可启动。
用户手册位于：
/PDK/TSMC_22NM/memory_compiler/arm/tsmc/cln22ul/rf_sp_hde_shvt_mvt/r3p1/doc/rf_sp_hde_shvt_mvt_userguide.pdf
3. Cadence Virtuoso 20.1
在进行数字模块的 DRC 与 LVS 检查时，会使用到 Cadence Virtuoso 工具。在终端中输入 virtuoso 打开 Virtuoso 工具。
4. Synopsys VCS
我们所说的 VCS，指的是全套“功能验证解决方案”（a full suite of "Functional Verification Solution"）。 另一个容易混淆的概念是 VCS-MX，它相比 VCS，增加了对 VHDL 的支持，相应地，处理 RTL 的步骤也会比 VCS 多。
4.1 VCS-MX 流程
VCS-MX 通过以下三步来处理 RTL：
- 分析源文件（analyze）。
- 处理源文件（elaborate）。
- 仿真可执行文件（simulate）。
$ vlogan [vlogan_options] file1.v file2.v // analyze
$ vhdlan [vhdlan_options] file3.vhd file4.vhd // analyze
$ vcs [compile_options] design_unit // elaborate
$ simv [run_options] // simulate
4.2 VCS 流程
VCS 将前两步合并，简化为了两步。
- 编译源文件（compile）。
- 仿真可执行文件（simulate）。
4.3 生成波形文件
生成 .fsdb 波形文件需要用到如下 4 个系统函数：
$fsdbDumpfile(“<filename.fsdb>”)$fsdbDumpvars(<levels>,<module_name>)$fsdbDumpon$fsdbDumpoff
下面是一个实例：
initial begin
$fsdbDumpfile(“dump.fsdb”);
$fsdbDumpvars();
#100;
$fsdbDumpoff;
#700;
$fsdbDumpon;
#10500;
$fsdbDumpoff;
end
5. Synopsys Verdi

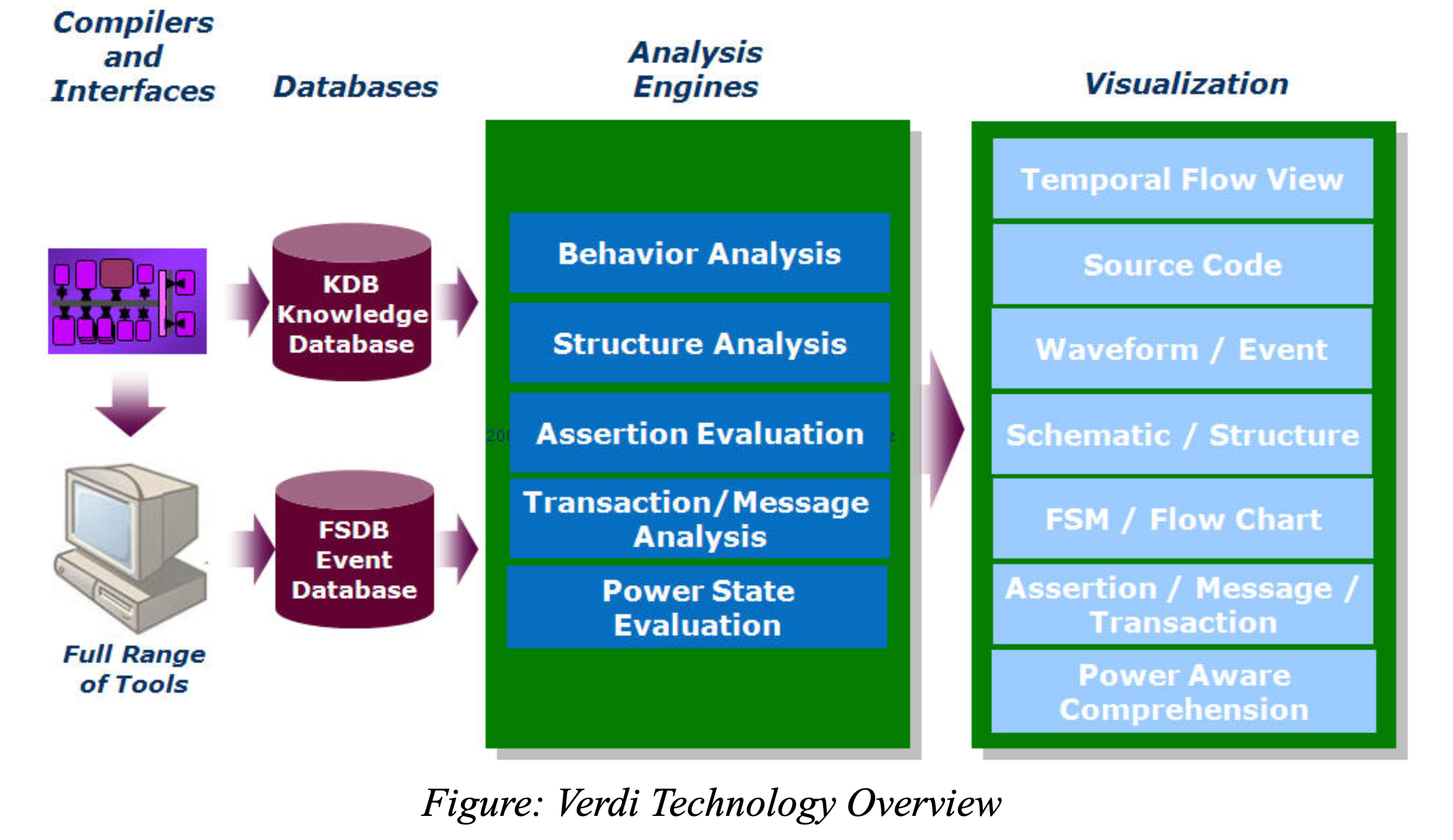

Verdi 是一个自动调试平台（automated debug platform），用于观察波形、调试 RTL。
5.1 编译器和接口
- 编译器：Verdi 为大多数设计和验证环境中使用的语言提供编译器，如 Verilog、VHDL 和 SystemVerilog 以及电源代码（CPF 或 UPF）。在分析和编译代码时，会检查语法和语义错误。
- 接口：Verdi 可以导入其他仿真器生成的标准 VCD 和 SDF 数据，并将结果存储在快速信号数据库（Fast Signal Database，FSDB）中。也可以通过对象文件（object files）链接到仿真器（例如 VCS）直接生成 FSDB。
5.2 数据库
- 知识数据库（Knowledge Database，KDB）：在编译时，Verdi 会识别和提取设计的特定结构、逻辑和功能信息，并将由此产生的详细设计信息存储在 KDB 中。
- 快速信号数据库（Fast Signal Database，FSDB）：FSDB 以高效紧凑的格式存储仿真结果。Synopsys 提供可以链接到常见仿真器的对象文件用来直接以 FSDB 格式存储仿真结果。你也可以通过转换 VCD 文件的方式生成 FSDB。
5.3 分析引擎
使用来自 KDB 和 FSDB 的信息进行分析。
5.4 可视化
Verdi 中有如下的结构可视化和分析工具：
- nTrace：用于源代码
- nWave：用于波形
- nSchema：用于原理逻辑图
- nState：用于有限状态机（FSM）
