数字子系统的物理设计（TSMC N22）
TLDR（太长不看）
- 模板文件路径：
/project/common/block_flow_22nm/ - 修改配置文件：
config/user_define.tcl - 编写时序约束：
config/constraints_<top_module_name>.sdc - 启动物理实现：
make innovus - 修改并运行脚本：
pnr/scripts/innovus_implementation.tcl - 查看结果文件夹：
pnr/<top_module_name>
1. 模板文件
我们使用开源 RISC-V CPU CVA6 作为物理实现模板示例，其文件夹路径为：
其文件夹结构为：
$ROOT
├── src # Source Files
│ ├── macro # Manually drawn layout or smaller submodules
│ │ ├── <macro_name_1>
│ │ │ ├── <macro_name_1>.lef # Macro physical abstract
│ │ │ ├── <macro_name_1>.cdl # Macro netlist
│ │ │ ├── <macro_name_1>.gds # Macro layout
│ │ │ └── <macro_name_1>_tt_0p80v_25c.lib # Macro timing library
│ │ └── <macro_name_2>
│ │ └── ...
│ ├── sram # Compiler Generated SRAM
│ │ ├── sram128x46
│ │ │ ├── sram128x46.lef # SRAM physical abstract
│ │ │ ├── sram128x46.cdl # SRAM netlist
│ │ │ ├── sram128x46.gds2 # SRAM layout
│ │ │ └── ...
│ │ ├── sram128x128
│ │ │ └── ...
│ │ └── ... # other sram instances
│ └── ... # other source files
├── pnr
│ ├── scripts
│ │ ├── floorplan # floorplan stage script
│ │ │ └── ...
│ │ ├── powerplan # powerplan stage script
│ │ │ └── ...
│ │ ├── placement # placement stage script
│ │ │ └── ...
│ │ ├── clock_tree # CTS stage script
│ │ │ └── ...
│ │ ├── routing # routing stage script
│ │ │ └── ...
│ │ ├── finish # finish stage script
│ │ │ └── ...
│ │ ├── utils # common utility script
│ │ │ └── ...
│ │ ├── innovus_implementation.tcl # main implementation script
│ │ ├── init_pnr.tcl # init implementation script
│ │ └── pnr_mmmc.tcl # define MMMC constraints
│ └── Makefile
├── config
│ ├── constraints_<top_module_name>.sdc # define timing constraints
│ ├── global_define.tcl # define global parameters
│ └── user_define.tcl # user-specific parameters
├── Makefile # Top-level Makefile
├── ...
... # Other Folders/Files
<macro_name_1>, <macro_name_2> 是更低层级的子系统。<top_module_name> 是该数字子系统的顶层模块名称，例如 soc。
1.1 修改配置文件
根据注释修改 config/user_define.tcl 中的物理设计参数。你需要定义的参数如下：
v_th：选择标准单元库的阈值电压。proj(analysis_view,[setup|hold|power])：选择时序分析的 PVT，学术片考虑tt的两个选项即可。top_module：顶层模块的名称。clock_period：时钟周期，单位 ns。sram_insts：SRAM 实例的名称，请在src/sram文件夹中使用sram_compiler生成对应名称的 sram 实例。macro_insts：宏单元的名称，请将对应文件（.v，.lib，.lef）放在src/macro/<name>文件夹中，分别命名为<name>.v<name>_[ss|tt|ff]_*v_*c.lib<name>.lef。metal_option：金属结构选择，目前只支持1p9m_6x1z1u。metal_direction：M2 金属绕线方向，推荐horizontal。init_pwr_net：电源端口名称。init_gnd_net：接地端口名称。topRoutingLayer：顶层布线层。bottomRoutingLayer：底层布线层，除非布线资源紧张，否则一般使用M2。ilm_block：使用 interface logic model 的子模块名称。
1.2 编写时序约束
每个子模块的时序约束都需要自行编写 sdc 文件，可以参考 config/constraints_soc.sdc。
该文件也会在数字子系统的逻辑综合阶段用到。
sdc 文件的更多信息详见逻辑综合中的相关章节。请将你编写的 sdc 文件命名为 constraints_<top_module_name>.sdc，并放在 config/ 文件夹中。
1.3 启动 Innovus
在 $ROOT 路径下，运行如下命令启动 Innovus。
该命令会将路径切换到 pnr/logs 文件夹，并在此目录下启动 Innovus。
默认读取的网表路径为 syn/<top_module_name>/<top_module_name>_postsyn.v.gz。

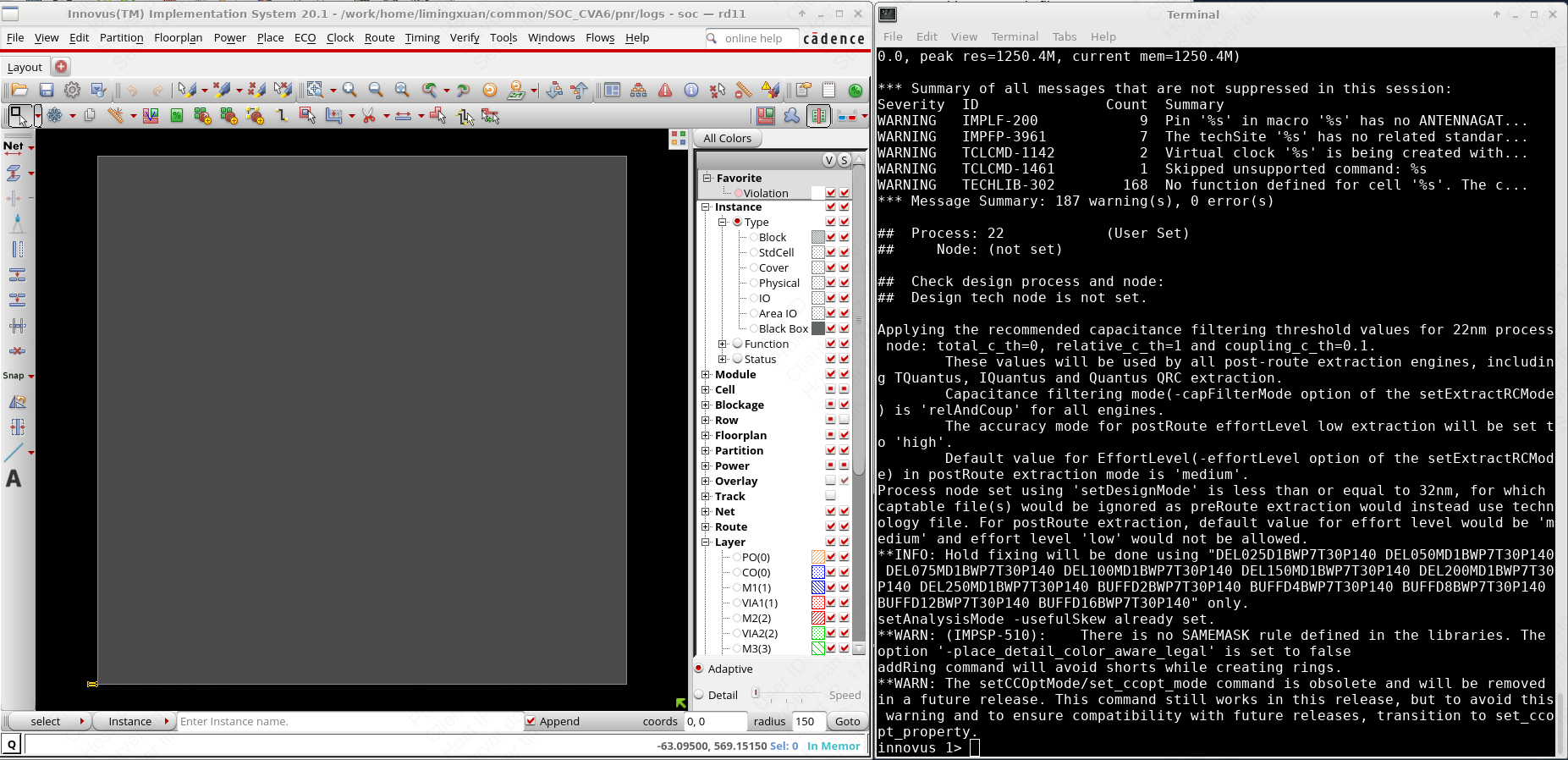

如果成功运行，会弹出 Innovus GUI 界面，并且终端处于 Innvous 命令行模式，如下图所示。
检查 Warning/Error
检查 terminal 或者 pnr/logs/<top_module_name>.log 中的 Warning 和 Error，确保初始化没有问题。
1.4 修改并运行脚本
按照 pnr/scripts/innovus_implementation.tcl 中的注释，依次修改对应的子脚本并手动运行，直到该父脚本中的所有子脚本均被运行完毕。
1.5 结果文件
物理实现完成后，会在 pnr 文件夹下生成 <top_module_name> 文件夹，其中包含了 Innovus 的结果文件，包括如下几个文件：
<top_module_name>_flat_postpnr.v.gz：物理实现后带有电源的 flatten 网表，用于 LVS 检查。<top_module_name>_hier_postpnr.v.gz：物理实现后没有电源的层次化网表，用于后仿。<top_module_name>_tt0p8v25c.lib：物理实现后的时序信息库，用于顶层模块集成。<top_module_name>_tt0p8v25c.sdf.gz：物理实现后的标准延迟表，用于后仿。<top_module_name>.lef：物理实现后的版图信息，用于顶层模块集成。<top_module_name>.cdl.gz；物理实现后的电路描述文件，用于 LVS 检查。<top_module_name>.gds.gz：物理实现后的版图文件。
另外，每个阶段还会生成对应的时序报告，位于 pnr/<top_module_name>/reports 文件夹中。
1.6 恢复设计
pnr/scripts/innovus_implementation.tcl 中在每一阶段结束后有 saveDesign 命令，可以将当前阶段的设计保存到 pnr/<top_module_name>/backup 文件夹中，以便后续恢复设计。
如果需要恢复某一阶段的设计，在 $ROOT 路径下，运行如下命令。
其中 <stage_name> 为需要恢复的阶段名称，一共有 6 种选择：Floorplan, Powerplan, Place, CTS, Route, Finish，注意大小写。
2. 物理设计流程

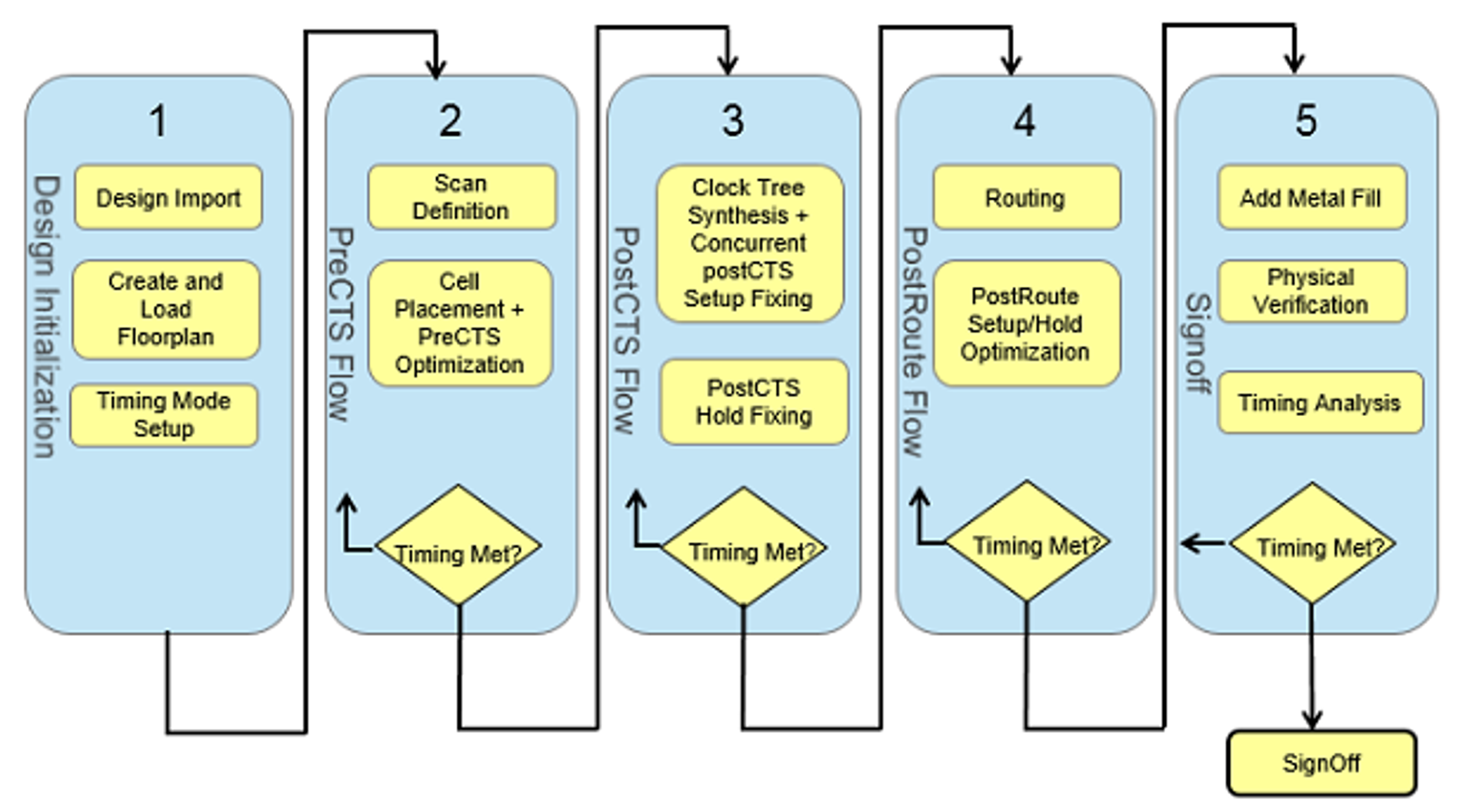

物理实现（后端）主要分为如下几个步骤：
- Floorplan
- Powerplan
- Placement
- Clock Tree Synthesis (CTS)
- Routing
- Block Finishing
后端流程需要的数据如下：
- Timing Libaraies：
.lib文件，所有单元的时序信息。 - Physical Abstract：
.lef文件，所有单元的物理信息。 - Verilog Netlist：
.v文件，逻辑综合后的网表。 - Timing Constraints：
.sdc文件，时序约束。 - Multi-Mode Multi-Corner (MMMC) Setup for Timing：
.tcl文件，多模式多角约束。
Innovus 拥有全局 Tcl 变量，这些变量都形如 init_*，可以通过 set 命令修改。
saveDesign 命令会将这些全局变量保存到 .globals 文件中。
GUI 操作与脚本命令
所有的 GUI 操作都有对应的脚本命令，可以通过 GUI 操作后查看 pnr/logs/<top_module_name>.cmd 得到对应的脚本命令。
关于图片的说明
物理设计流程中的所有图片均为示意图，与模板中实际运行出来的结果会有出入！
2.1 Floorplan
布局规划（Floorplan）决定了数字逻辑模块（soft module）的位置、尺寸和形状以及硬宏（hard macro）的放置。 布局规划包括确定整体尺寸、I/O 引脚布局、凸块（bump）分配（倒装芯片，flip chip）等。 布局规划与布局（placement）、早期全局布线（early global routing）相结合，是一个迭代设计过程。
2.1.1 查看 Floorplan
在 Innovus GUI 界面右上角选择 Floorplan View，如下图所示。

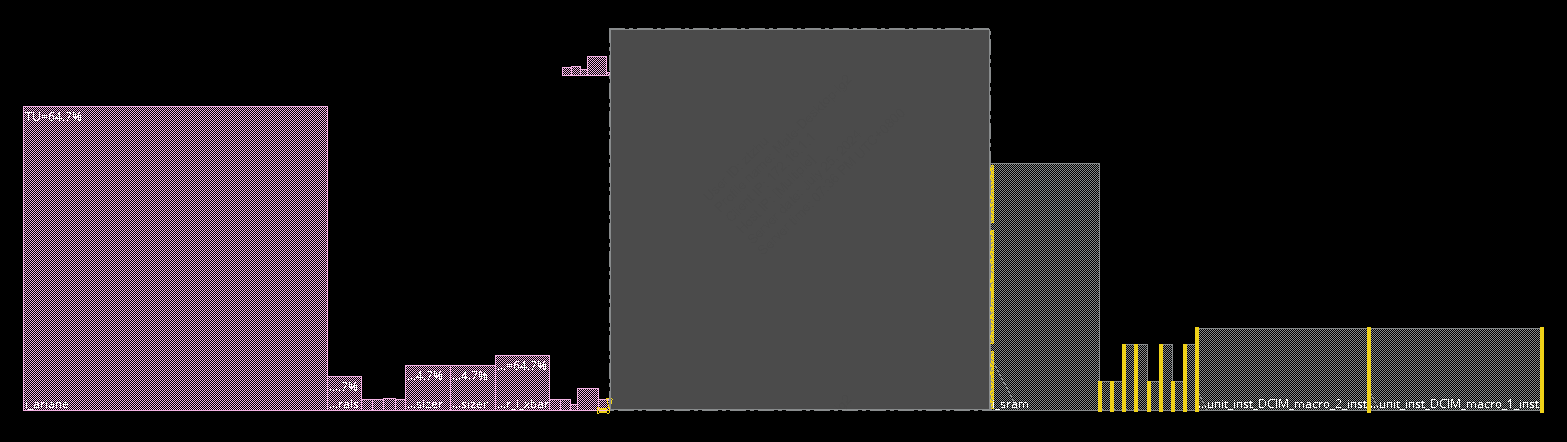

可以看到初始的版图如下所示。

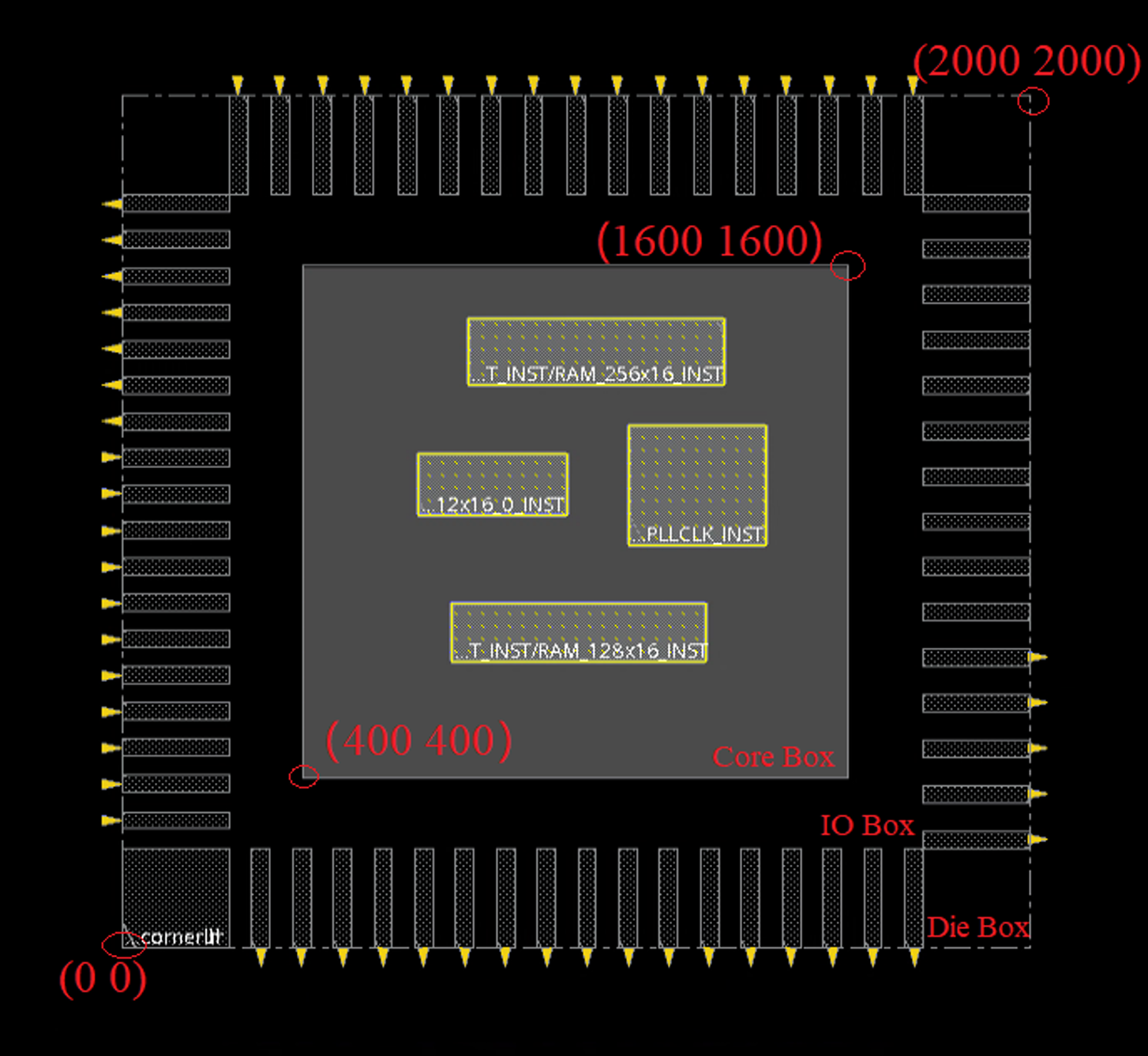

中央为整个芯片的版图，分为 Core Box，IO Box 和 Die Box，如下图所示。
所有标准单元的宽度各不相同，但是高度均为 $cell_height（对于 22nm 工艺，即为 0.7um，pre-shrink）。
在 Core box 的四周到 I/O 管脚之间通常留有一定的间距，用于摆放 Core Ring 和 I/O 管脚布线。
除去中央的 Die Box 之外，左侧的粉色正方形为 RTL 代码中的数字顶层模块，正方形的大小表示了模块的预估面积。
TU & EU
正方形左上角 TU=64.7% 为 Target Utilization (TU)，是指所有的标准单元和 Macro 的面积除以版图的面积。
此外，还有 Effective Utilization (EU)，在整体版图面积的基础上除掉了 Placement，Routing Blockage 等其他阻碍物的面积，Innovus 默认不会显示 EU。
Die Box 右侧为该数字模块中例化的 IP 硬核（SRAM、Macro）。
检查 Macro
在这个时候可以检查此前例化的 SRAM 等 IP 是否有成功导入 Innovus。 有时因为文件路径设置错误，会出现没有成功例化的情况。
Floorplan 左侧所有 RTL 模块都拥有各自的 Floorplan 约束，可以通过在 GUI 上右键点击模块选择 Attrbite Editor -> Constraint Type（快捷键 Q）查看或者修改。
约束一共有如下几种：
None：该模块未被预放置（pre-placed）。模块的放置不受任何限制。Guide：该模块被预放置，用以引导该模块中的标准单元的摆放。Fence：该模块的标准单元必须摆放在指定的位置。Region：同 Fence 约束，同时其他模块的标准单元也可以摆放在该区域内。Soft Guide/Cluster：约束相比 Guide 更加宽松。
和左侧的 RTL 模块类似，右侧的 IP 硬核也有各自的 Floorplan 约束，可以通过右键点击 Macro 选择 Attrbite Editor -> Constraint Type（快捷键 Q）查看或者修改。
约束一共有如下几种：
unplaced：该硬核未被预放置。fixed：该硬核被预放置，不能通过自动化工具移动，但是可以通过交互指令移动。placed：该硬核被预放置，但是可以通过自动化工具或者交互指令移动。cover：该硬核被预放置，但是不能移动。softFixed：该硬核被预放置，只能在合法化的过程中被移动。
2.1.2 设置 Floorplan（pnr/scripts/floorplan/floorplan.tcl）
一般情况下，我们使用如下命令设置 Floorplan。
使用该命令设置版图大小总共需要 6 个参数，分别代表：
- 完整版图 (Die box) 的宽度。
- 完整版图的高度。
- Core box（用于摆放标准单元的版图部分）到 I/O 左侧边界的距离。
- Core box 到 I/O 底部边界的距离。
- Core box 到 I/O 右侧边界的距离。
- Core box 到 I/O 上方边界的距离。

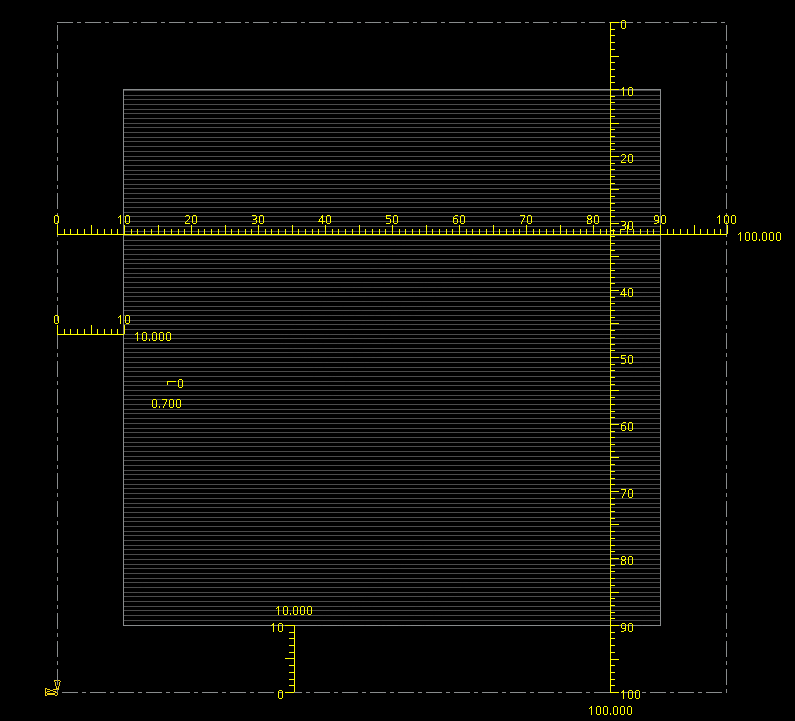

一个初始的版图类似下图所示，设置该版图大小的命令为：floorPlan -d 100 100 10 10 10 10。
根据标准单元密度自动设置版图大小
- aspectRatio：版图的高宽比（高/宽）。
- stdCellDensity：标准单元密度，即标准单元的个数。
- Left Bottom Right Top：Core box 到 I/O 四个边界的距离。
版图的面积会由如下公式计算得到：coreArea = stdCellArea ÷ stdCellDensity + macroArea。
2.1.3 设置 Macro 别名（pnr/scripts/floorplan/macro_alias.tcl）
Macro 的名称通常比较长，为了后续脚本简洁，建议使用 Tcl 命令 set nickName realName 给 Macro 设置简短的别名，例如 set icache_data0 i_wt_dcache_i_wt_dcache_mem/gen_data_banks[0].i_data_sram。
Macro 的名称可以在 Floorplan View 中右键点击 Macro 选择 Attrbite Editor -> Name（快捷键 Q）查看。
set dcache_tag0 i_cpu/gen_cache_wt.i_cache_subsystem/i_wt_dcache/i_wt_dcache_mem/gen_tag_srams[0].i_tag_sram
set dcache_tag1 i_cpu/gen_cache_wt.i_cache_subsystem/i_wt_dcache/i_wt_dcache_mem/gen_tag_srams[1].i_tag_sram
set icache_tag0 i_cpu/gen_cache_wt.i_cache_subsystem/i_cva6_icache/gen_sram[0].i_tag_sram
set icache_tag1 i_cpu/gen_cache_wt.i_cache_subsystem/i_cva6_icache/gen_sram[1].i_tag_sram
为了便于之后对 Macro 进行批量操作，可以如下定义数组。
set dcache_tag_srams [list $dcache_tag0 $dcache_tag1]
set icache_tag_srams [list $icache_tag0 $icache_tag1]
2.1.4 摆放 Macro（pnr/scripts/floorplan/macro_preplace.tcl）
脚本命令
我们使用如下命令摆放 Macro。
instance_name：想要摆放的 Macro 名称。可以使用别名，例如：$icache_data0。location：有 X 和 Y 两个数值，分别表示 Macro 左下角的宽度方向和高度方向的坐标。[orientation]：（可选）设置 Macro 的摆放方向，可以选择R0,R90,R180,R270,MX,MX90,MY,MY90，默认为R0。
Macro 摆放方向
由于 22nm 工艺中栅极必须纵向摆放，所以在摆放 Macro 时只能选择 R0, R180, MX, MY。
GUI 操作

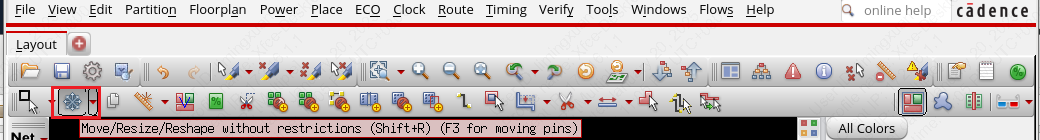

点击工具栏中的 Move/Resize/Reshape 图标（快捷键 Shift+R），然后单击需要移动的 Macro（使用 Shift 多选），拖动到指定位置，再单击一次即可摆放。
该图标的次级菜单可以选择是否只能水平垂直移动。
在摆放多个 Macro 时，可以使用工具栏中的 Floorplan Toolbox。

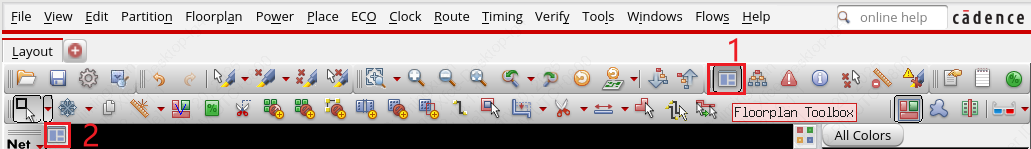

按照下图中的步骤 1，可以看到在中央视图的左上角会出现一个工具箱，选中需要操作的多个 Macro，然后点击该工具箱即可对选中的 Macro 进行对齐、等间距排列等操作。
摆放完 Macro 之后，可以使用如下命令修改所有 Macro 的摆放属性。

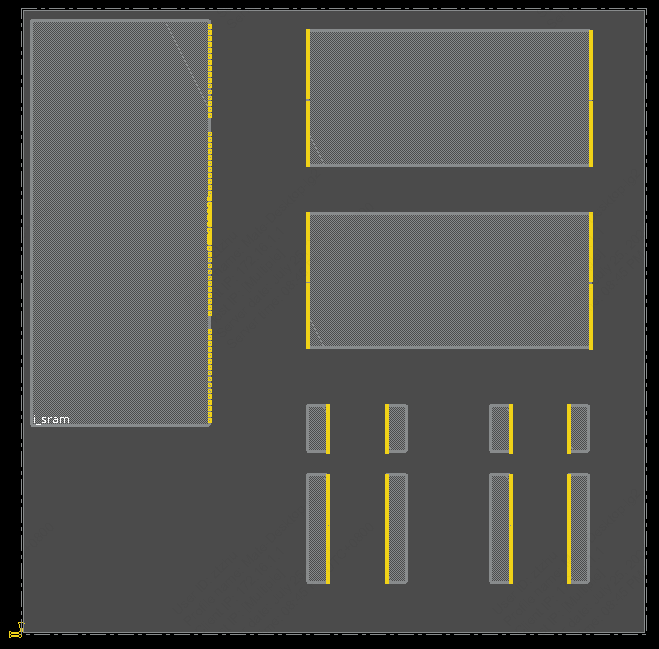

摆放好所有 Macro 之后的版图如下所示。
Halo 用于防止 Macro 四周摆放标准单元，可以减缓布线阻塞。
观察该命令可知，Halo 的宽度为 4。
删除 Halo
使用 deleteHaloFromBlock 命令可以删除此前摆放的 Halo。
2.1.5 添加 Pin（pnr/scripts/floorplan/signal_pin.tcl）
对于大规模的数字模块，信号 I/O 管脚数量可能是成百上千的，手动编写命令设置每个管脚的摆放过于繁琐。 因此，我们使用 Innovus GUI 界面添加数字子系统的信号 I/O 管脚。
- 在上方工具栏选择

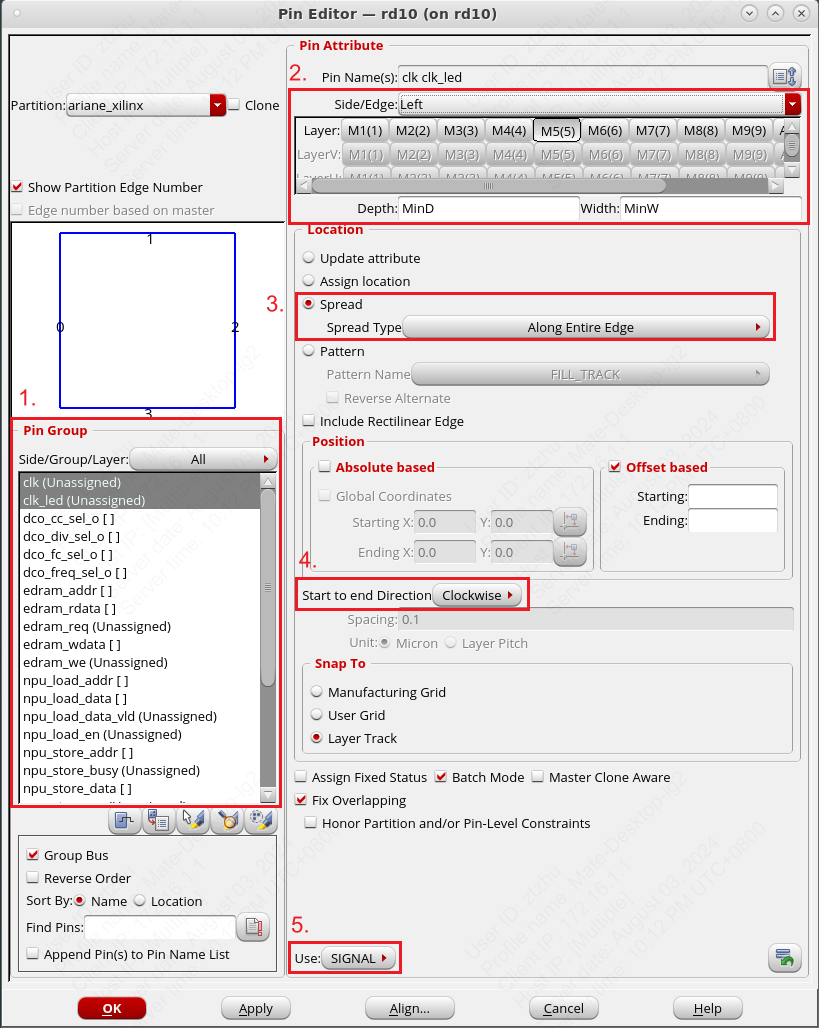

Edit -> Pin Editor添加相应的管脚（详见下方 Pin Editor GUI 界面）。 - 打开
pnr/logs/<top_module_name>.cmd（Innovus 生成的日志文件）查看我们在 GUI 界面每一步操作所对应的命令，其中就有我们所需要的editPin命令。
可以设想，如果管脚数量增加，例如有 2 组 64-bit 输入信号和 1 组 64-bit 输出信号，手写脚本命令过于繁琐，这也是我们在此使用 GUI 界面的原因。
关于 Pin 金属层数的选择
在常规的数字芯片中，相邻金属层的走线方向是相互垂直的，一般会将 Pin 的走线方向与金属层的方向相匹配。
金属层的走线方向可以通过 config/user_config.tcl 中的 metal_direction 变量进行设置。
在管脚较多的情况下，可以将不同的管脚分配到同一条边的不同金属层。
关于数字子系统的 Power/Ground 的 Pin 管脚

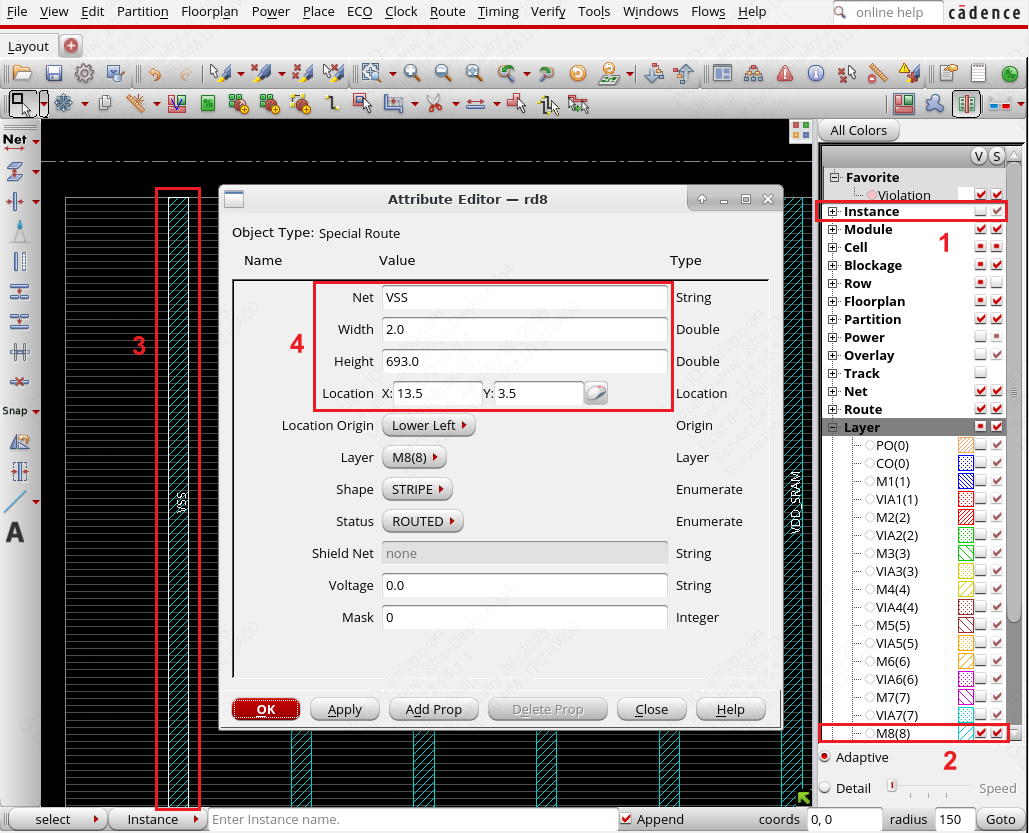

数字子系统的 Power/Ground 管脚和不同信号线的管脚有所区别，往往是以顶层 1-2 层的电源网格的形式给数字子系统进行供电，因此在布局布线完成之后使用 createPGPin 命令生成，在后续步骤做进一步介绍。

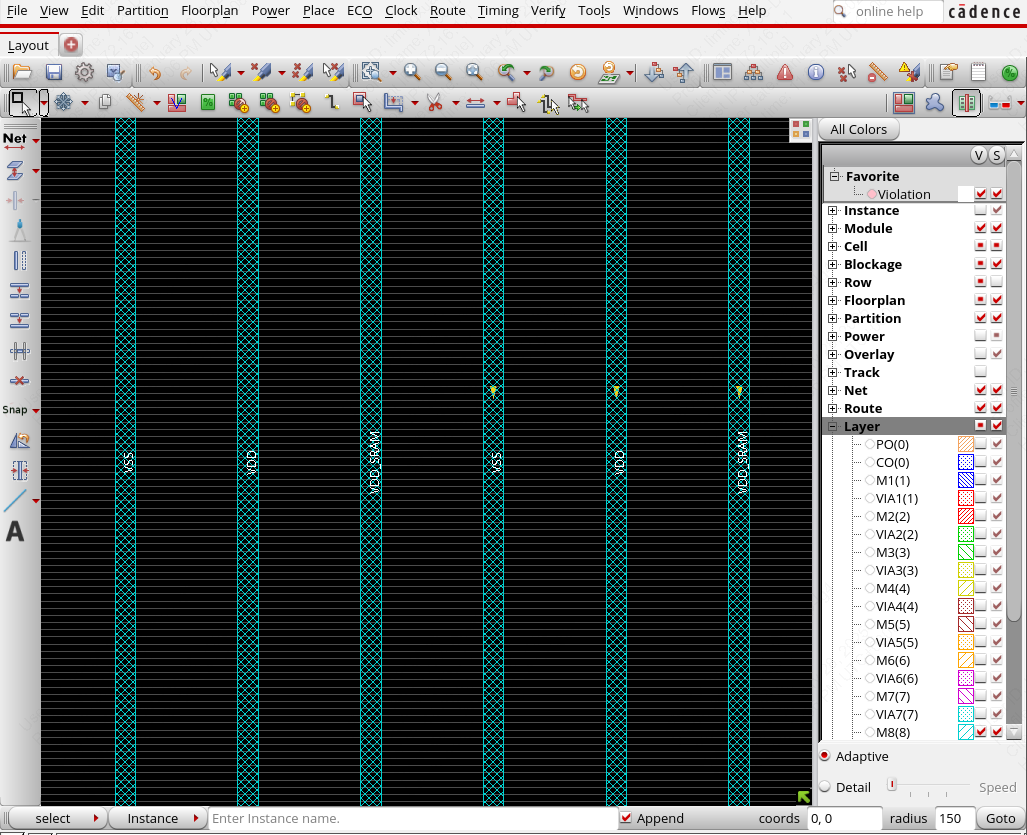

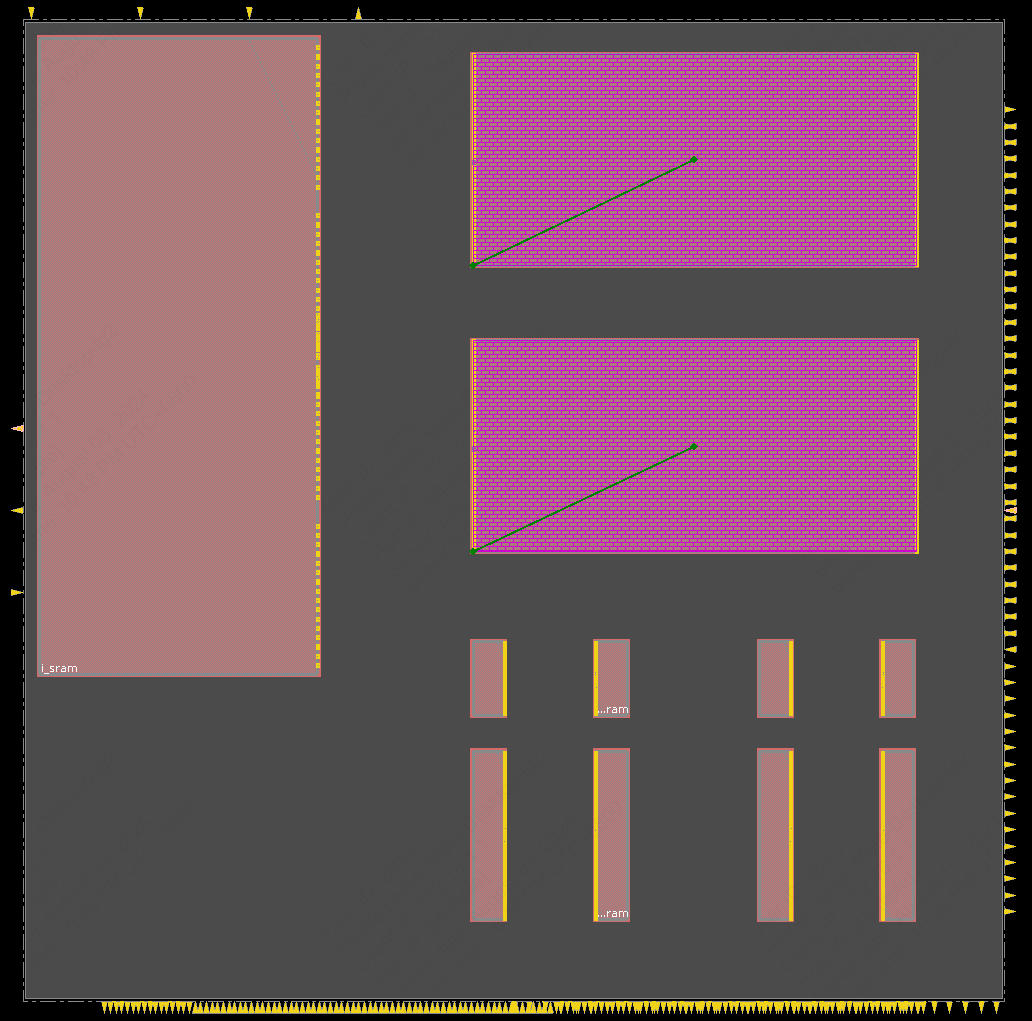

添加完 Pin 后的版图如下图所示，每一个黄色的三角形代表一个 Pin 管脚，Zoom In 可以进一步看到每个管脚的名称，所在的金属层，以及管脚的具体形状 (Pin Width, Pin Depth)。
2.2 Powerplan
电源规划（Powerplan）是指在版图中规划电源和接地网络，以确保数字模块的稳定供电。 主要包括定义电源线地线（Power/Ground net）、电源格栅（Power Stripe）、电源环（Power Ring）等。
2.2.1 定义电源信号和接地信号（pnr/scripts/powerplan/global_net_connect.tcl）
我们需要定义电源信号和接地信号的名称（已经在 config/user_define.tcl 中定义），并且将其与所有标准单元、Macro 的电源和接地端口连接起来。
使用的命令如下所示：
globalNetConnect <globalNetName> {-type pgpin -pin <pinNamePattern> | -type tiehi [-pin <pinNamePattern>] | -type tielo [-pin <pinNamePattern>]} {-sinst <instName> | -all} [-override]
<globalNetName>：指定全局网络的名称，也就是我们在config/user_define.tcl定义的init_pwr_net和init_gnd_net。-type我们会用到三个选项：pgpin,tiehi,tielo，分别是 Power/Ground，1'b1，1'b0。-pin <pinNamePattern>是指定的 Instance 中 Power/Ground 管脚的名称。对于标准工艺库中的元件，是VDD和VSS；对于 SRAM/Register File Compiler 生成的 IP，是VDDCE,VDDPE和VSSE。-sinst <instName>：选择指定的 Instance 名称，与placeMacro命令中的用法类似。-all：指该命令适用于该设计中所有的 Instance，包括标准单元和 Macro。-override：指定使用globalNetConnect命令的值覆盖先前设置的全局网络连接值。
一般的数字电路中，主要包括标准单元、Macro 和上拉下拉（Tie-high，Tie-low）三种类型的电源接地连接，因此需要分别对这三类进行电源和地的连接。
-
标准单元。
-
Macro，以 SRAM IP 为例。
-
上拉下拉。
关于 Tie-high 与 Tie-low 标准单元
在数字模块中，我们有时会有类似于 assign a = 1'b1 的赋值语句。在后端流程时，这些 1'b1 与 1'b0 会转化成 Tie-high 和 Tie-low 标准单元。在定义电源信号和接地信号时，我们需要指明这些 Tie-high 和 Tie-low 标准单元和哪些电源信号和接地信号相连。
2.2.2 添加 Power ring（pnr/scripts/powerplan/power_ring.tcl）
Power ring 用来确保电源信号的稳定供电，通常是在 Core box、Macro 的四周摆放一圈电源线，一般包括 Core ring 和 Block ring。
添加 Core ring 的示例命令如下所示：
addRing -nets [list VDD VDD_SRAM VSS] \
-type core_rings \
-follow core \
-layer {top M6 bottom M6 left M7 right M7} \
-width 1 \
-spacing 0.5 \
-center 1
-type core_rings：指定生成的 Power rings 为 Core rings，即在 Core box 和 I/O boundary 之间的空隙生成我们指定的 Power rings（回忆在设置版图大小的时候，我们指定了在 Core box 与 I/O boundary 之间设置 3.5um 的空隙）；-nets [list VDD VDD_SRAM VSS]：指定生成的 Power rings 的信号名称。对于 Core rings，该数字子系统中所有的 P/G 信号至少需要生成一条 Core ring；-follow core：指定生成的 Core rings 以 Core boundary 为基准，如果设置-follow io，则以 I/O boundary 为基准；-layer {top M5 bottom M5 left M6 right M6}：字面意思，设置 Core rings 在每个方向所在的金属层；-width 0.35：设置每一条 Core ring 的宽度；-spacing 0.35：设置两条相邻 Core rings 之间的间距；-center 0：设置 Core rings 是否在 I/O boundary 和 Core boundary 之间的中央，在此我们不指定 Core rings 位于间隙中央，因此需要通过-offset手动设置偏移量，在没有指定offset <value>的情况下，Innovus 工具会自动设置偏移量。

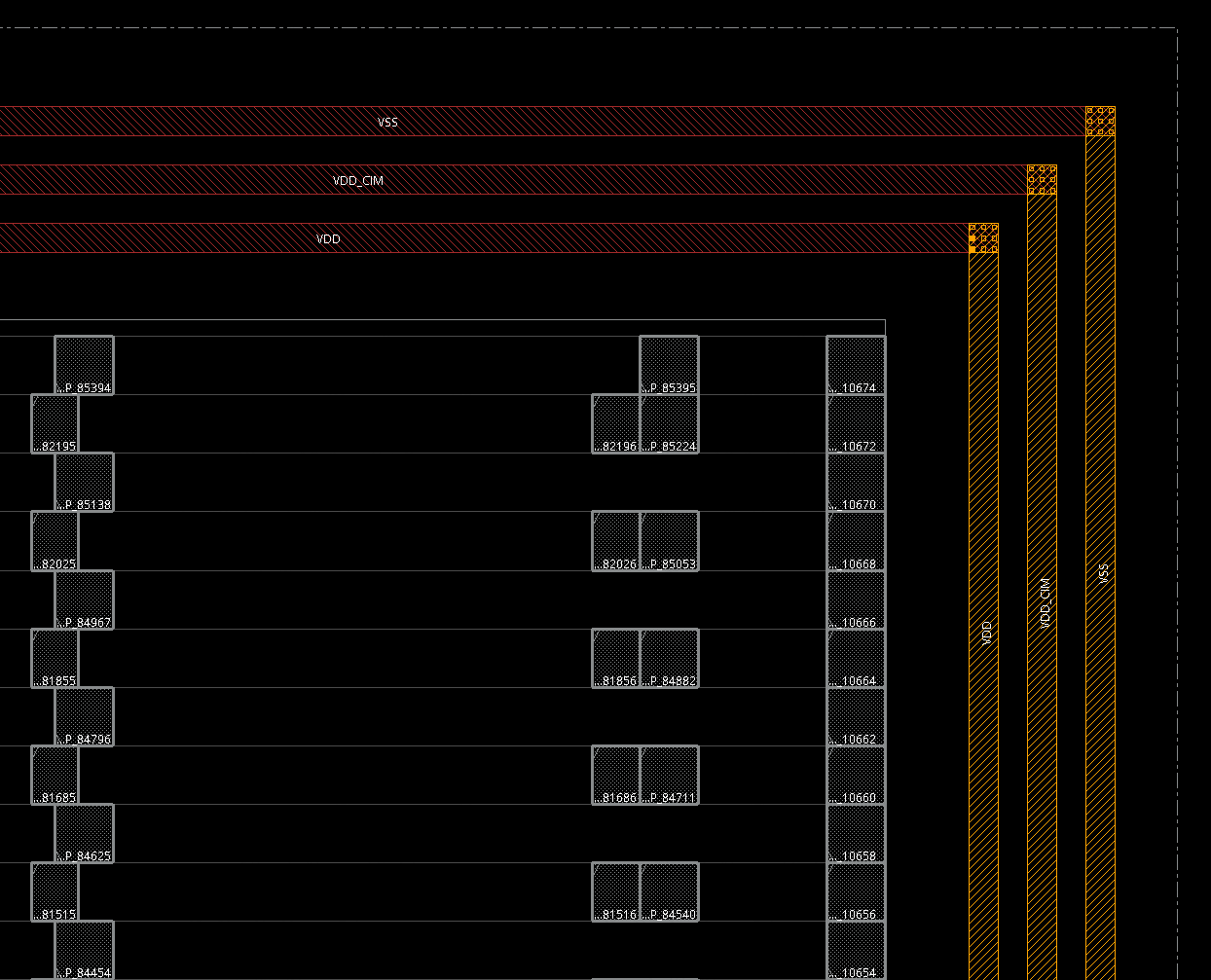

添加 Core rings 之后的部分版图如下所示.
添加 Block ring 的示例命令如下所示：
addRing -nets {VDD_CPU VSS} \
-type block_rings \
-around each_block \
-layer {top M6 bottom M6 left M7 right M7} \
-width 1 \
-spacing 0.5 \
-offset 0.5 \
-center 0 \
-threshold 0 \
-jog_distance 0 \
-snap_wire_center_to_grid None
-type block_rings：指定我们在指定的 Macro 周围生成 Block rings，而非 Core rings；-nets {VDD VSS}：指定生成的 Block rings 包括 VDD 和 VSS，而不包括 VDD_CIM，因为 Block rings 用于给 Macro 周围的标准单元供电，而不用于给 Macro（例如 CIM 或 SRAM IP）供电；-around selected：指定生成的 Block rings 在选中的 Macro 周围，使用selectInst <instName>指定选中的 Macro；-threshold 0：指定相邻 Macros 周围相同 P/G 信号的 Block rings 之间所允许的最小距离，如果 Block rings 之间的距离小于这个值，两条 Block rings 会融合为一条 Block ring。在此该阈值设置为 0um，也就是 Block rings 不会自动融合。-jog_distance 0：指定 block ring 的最小微调距离，设定为 0um，即接受任意位置微调。-snap_wire_center_to_grid None：是否将 Block ring 的中心对齐到网格，设定为 None，即不对齐。-layer,-spacing,-width,-offset,-center选项的意义和作用与 Core rings 相同，不再赘述。
给特定 Macro 添加 Block ring
使用 selectInst <instName> 指定选中的 Macro，并在执行 addRing 命令时添加 -around selected 选项。

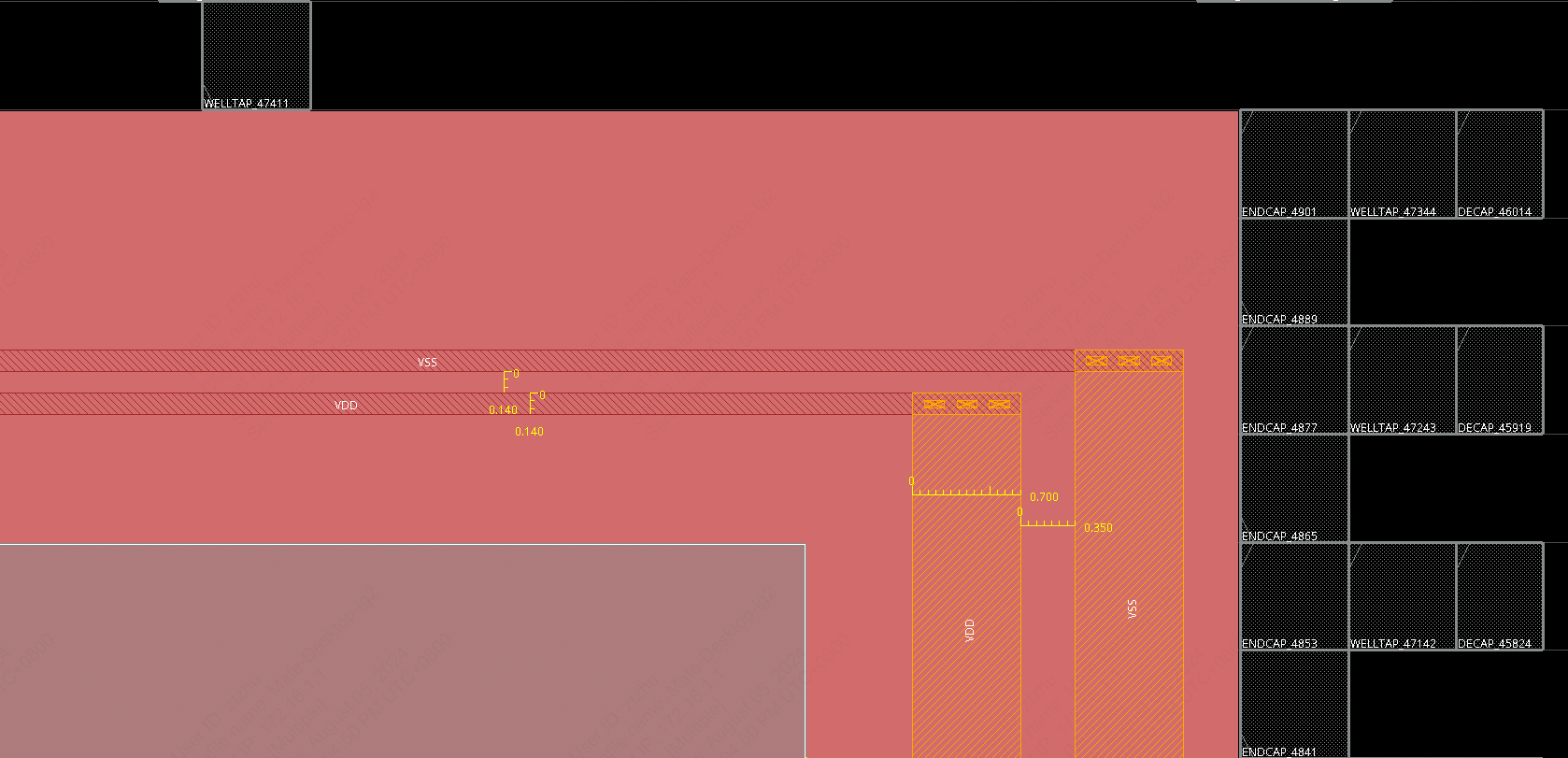

一个 SRAM IP 周围的 Block rings 如下所示。
Block Ring 的作用
Block ring 的作用是为了加强环周围标准单元的电源稳定性，因此在布局布线资源紧张的时候，可以考虑删除 block ring。
2.2.3 添加电源格栅（pnr/scripts/powerplan/power_stripe.tcl）
电源格栅（Power Stripe）是指在版图中规划电源线，一般情况下是高层金属。 Power Stripe 一次只能添加一层金属，指令如下所示。
setAddStripeMode -stacked_via_bottom_layer M1 \
-stacked_via_top_layer M7 \
-ignore_nondefault_domains true
addStripe -nets { VSS VDD_SRAM } \
-layer M7 \
-direction vertical \
-width 2 \
-spacing 1 \
-start_offset 10 \
-stop_offset 610 \
-set_to_set_distance 20 \
-block_ring_bottom_layer_limit M6 \
-block_ring_top_layer_limit M7 \
-padcore_ring_bottom_layer_limit M6 \
-padcore_ring_top_layer_limit M7
setAddStripeMode -stacked_via_bottom_layer M7 \
-stacked_via_top_layer M8
addStripe -nets { VSS VDD_CPU } \
-layer M8 \
-direction horizontal \
-width 4 \
-spacing 2 \
-start_from top \
-start_offset 1 \
-stop_offset 610 \
-set_to_set_distance 30 \
-block_ring_bottom_layer_limit M6 \
-block_ring_top_layer_limit M7 \
-padcore_ring_bottom_layer_limit M6 \
-padcore_ring_top_layer_limit M7
-stacked_via_bottom_layer：指定 stripe 能通过通孔连接到的最底层金属层。对于最底层的 Stripe，该值设定为 M1；对于其他的 stripe，该值一般设定为更低的一层。-stacked_via_top_layer：指定 stripe 能通过通孔连接到的最高层金属层。一般设定为当前层。-nets：指定 Power Stripe 的信号名称，同时这些电源/地信号会被认为是一个组（set）。-layer：指定 Power Stripe 的金属层。-direction：指定 Power Stripe 的方向，可以选择horizontal或vertical。-width：指定 Power Stripe 的宽度。-spacing：指定一组 Power Stripe 之间的间距，即相邻电源线最相近的两条边之间的距离。-start_offset：指定 Power Stripe 距离版图边界的距离。-set_to_set_distance：指定组与组之间的间距，相邻两组对应位置之间的距离。-block_ring_bottom_layer_limit：指定 Power Stripe 在遇到 Block ring 时可以切换到的最底层金属层。-block_ring_top_layer_limit：指定 Power Stripe 在遇到 Block ring 时可以切换到的最高层金属层。-padcore_ring_bottom_layer_limit：指定 Power Stripe 在遇到 Pad/Core ring 时可以切换到的最底层金属层。-padcore_ring_top_layer_limit：指定 Power Stripe 在遇到 Pad/Core ring 时可以切换到的最高层金属层。
在实际的数字子系统中，需要根据需求灵活调整 setAddStripeMode 中的 -stacked_via_bottom_layer 参数，如下是一个实例。
为 SRAM IP 供电

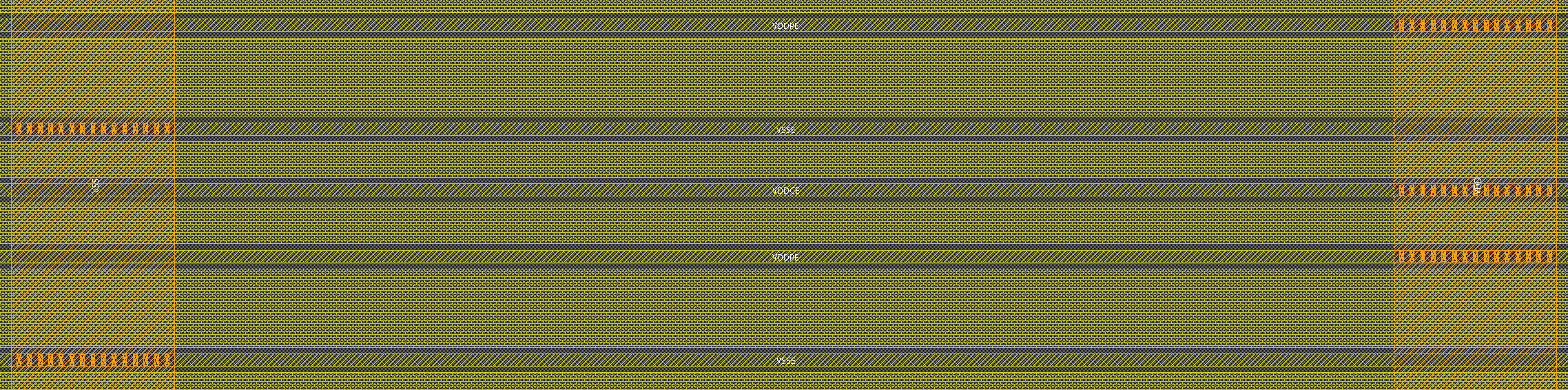

SRAM IP 内部最顶层的 P/G 网络是 M5 横向排布的 VDDPE, VDDCE 和 VSSE。
因此，最底层的电源金属层 M7 的 VDD 通过 VIA5、VIA6 连接到 SRAM macro 内部的 P/G Pin，如下图所示。
设置的指令如下。

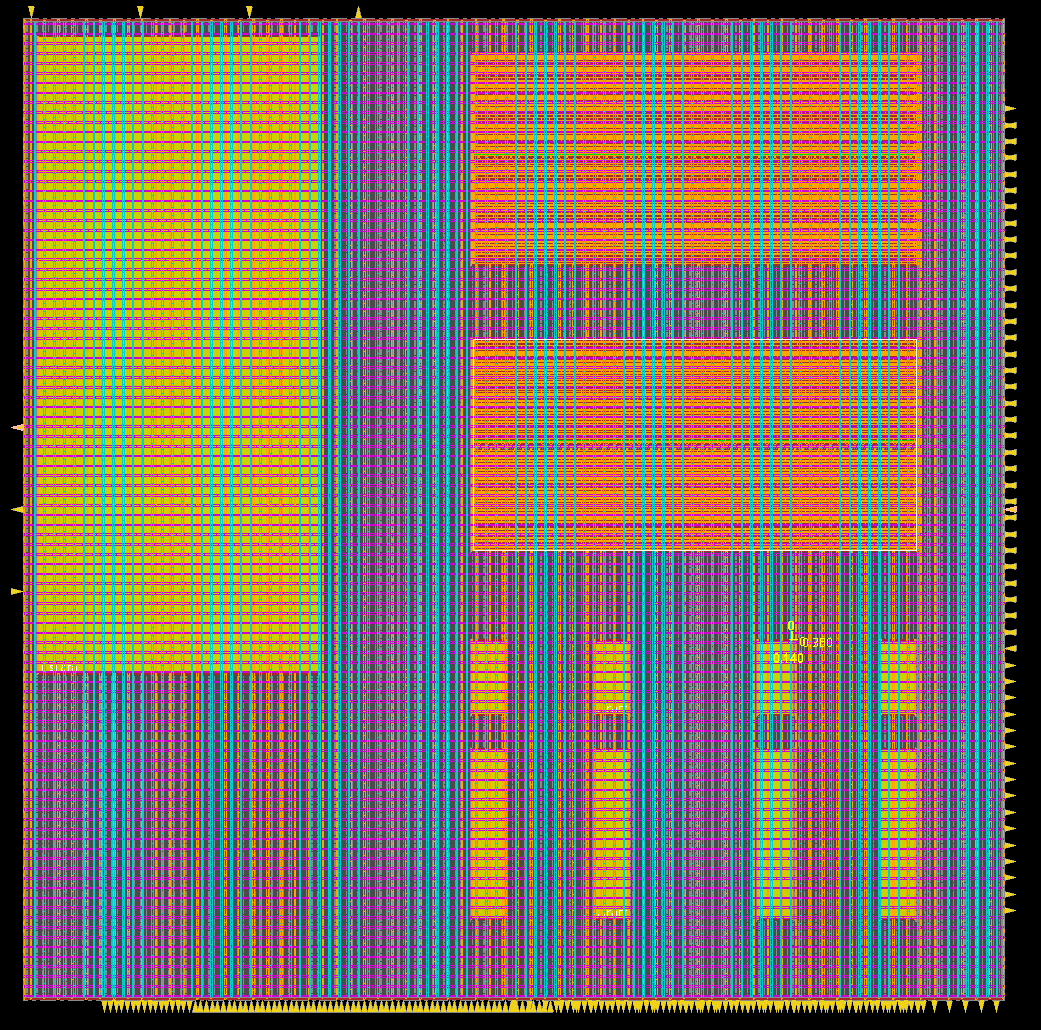

添加全局电源格栅之后的版图如下所示。
2.2.4 电源布线（pnr/scripts/powerplan/power_route.tcl）
标准单元通过 M1 金属层供电/接地，这些供电/接地的 M1 金属被称为电源轨道（Power rail）。 需要将高层金属层的 Power Stripe 与 M1 金属层的 Power Stripe 通过贯穿多层金属的 VIA 连接起来。
sroute -connect { corePin } \
-nets { VSS VDD }
-layerChangeRange { M1 M7 } \
-crossoverViaLayerRange { M1 M7 } \
-targetViaLayerRange { M1 M7 } \
-allowJogging 0 \
-allowLayerChange 1 \
-deleteExistingRoutes
-connect { corePin }：指定连接的对象，这里是 Core Pin，即 Core box 的边界上的管脚。-nets { VSS VDD }：指定连接的信号名称。-layerChangeRange：指定可以改变的金属层范围。-crossoverViaLayerRange：指定可以穿越的金属层范围。-targetViaLayerRange：指定目标金属层范围。-allowJogging：是否允许走线时的弯曲。-allowLayerChange：是否允许金属层的改变。-deleteExistingRoutes：是否删除已有的走线。
在设置 -*LayerRange 时，需要注意顶层金属层 应为 Power stripe 中的最底层金属层。

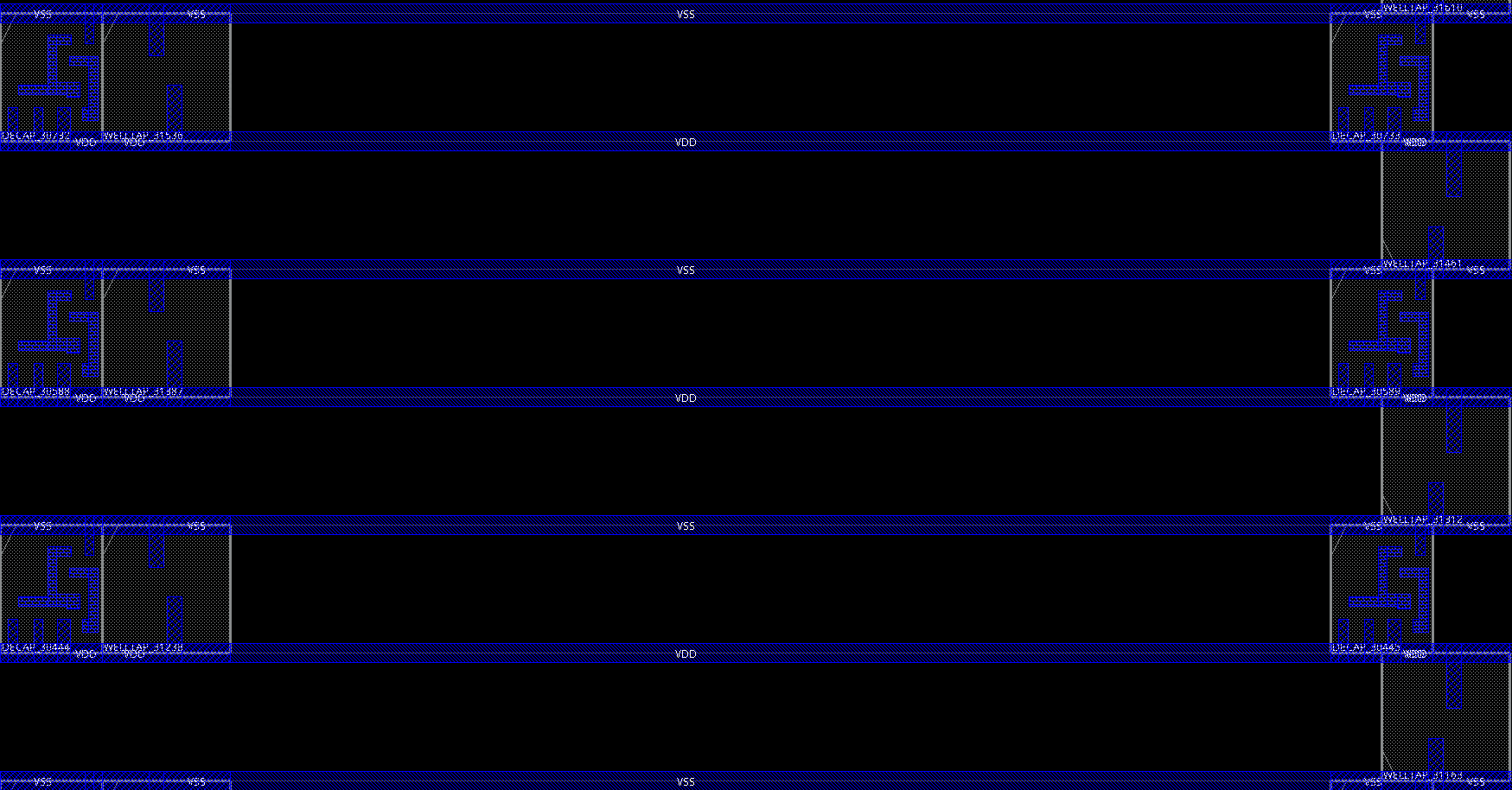

sroute 之后 GUI 中 Macro 周围的 Violation

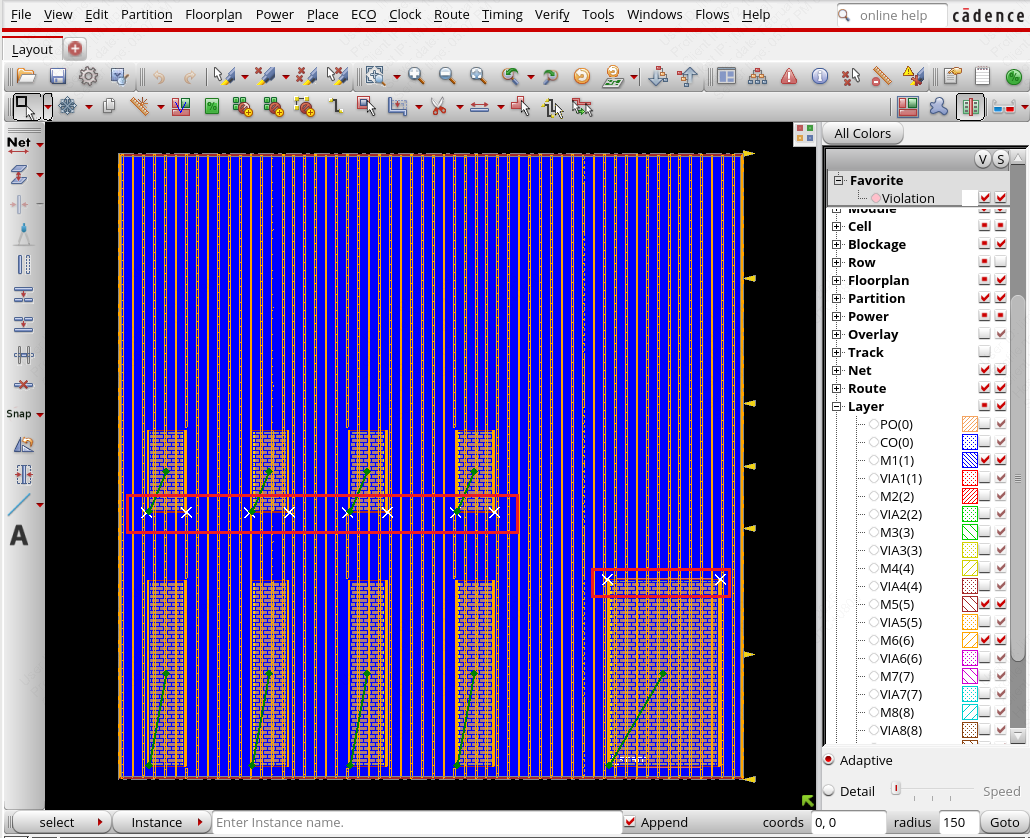

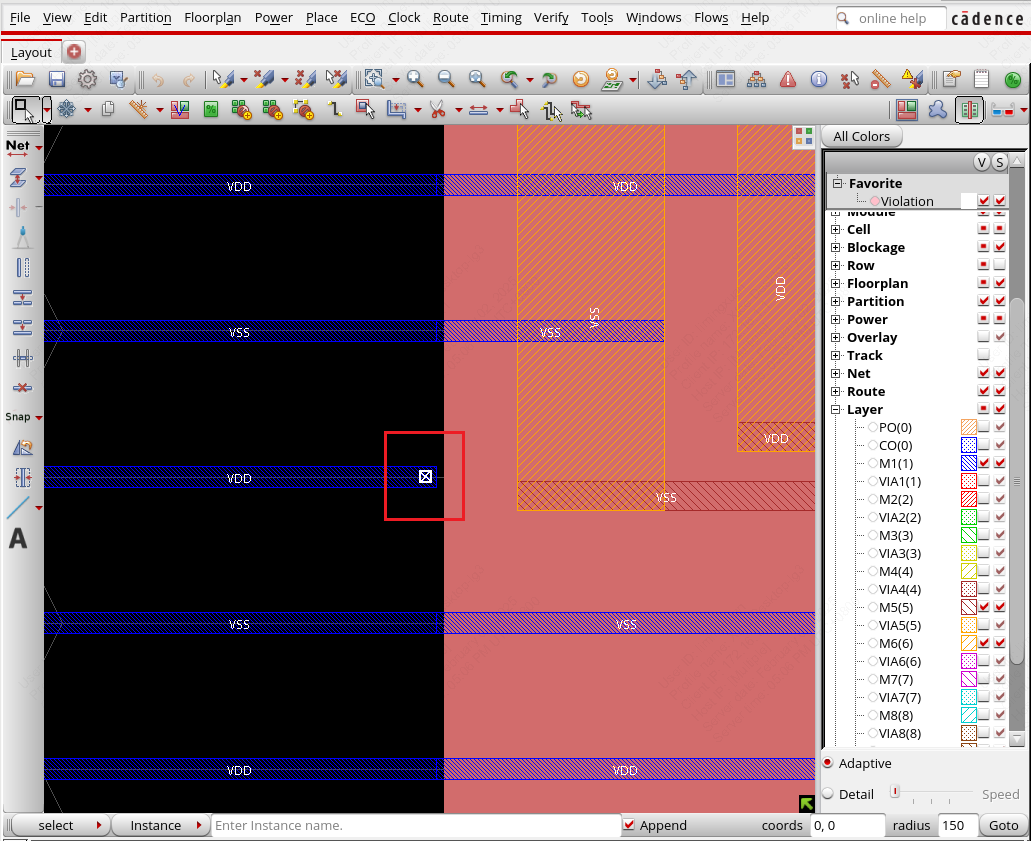

在执行 sroute 之后，会出现 Macro 周围的 Violation，在 GUI 中表现为白色的叉号，如下图所示。
出现这种违例的原因是 M1 金属线的两端没有连接到 Power Ring 上，属于开路（open）违例。
此时需要检查该 M1 金属线是否连接到了对应的纵向 VDD/VSS Power Stripe 上。 如果没有，则该金属线处于悬空状态，需要重新添加 Power Stripe。
editPowerVia 的作用
在执行 addRing, addStripe, sroute 的时候会自动插入 Via，因此单独执行 editPowerVia 在大多数情况下不会有任何效果。
电源布线之后的版图如下所示。
检查 Global Net Connection
在添加全局的 P/G 网络后，请务必注意检查最顶层 (M8) 的 P/G 有没有通过 VIA 正确连接到最底层 (M1) 以及各个 Macro 内部的 P/G 网络中。 确保每一个 Macro 的电源和地线都正确连接。
如果发现连接有误，需要及时修改 pnr/scripts/floorplan/global_net_connect.tcl 和 pnr/scripts/powerplan/power_stripe.tcl 中的相关命令，并通过查看 LEF 文件或者 Innovus GUI 界面查看 各个 Macro 内部 P/G Pin 所在的金属层。
2.3 Placement
2.3.1 （可选） Placement/Routing blockage（pnr/scripts/placement/general_constraints.tcl）

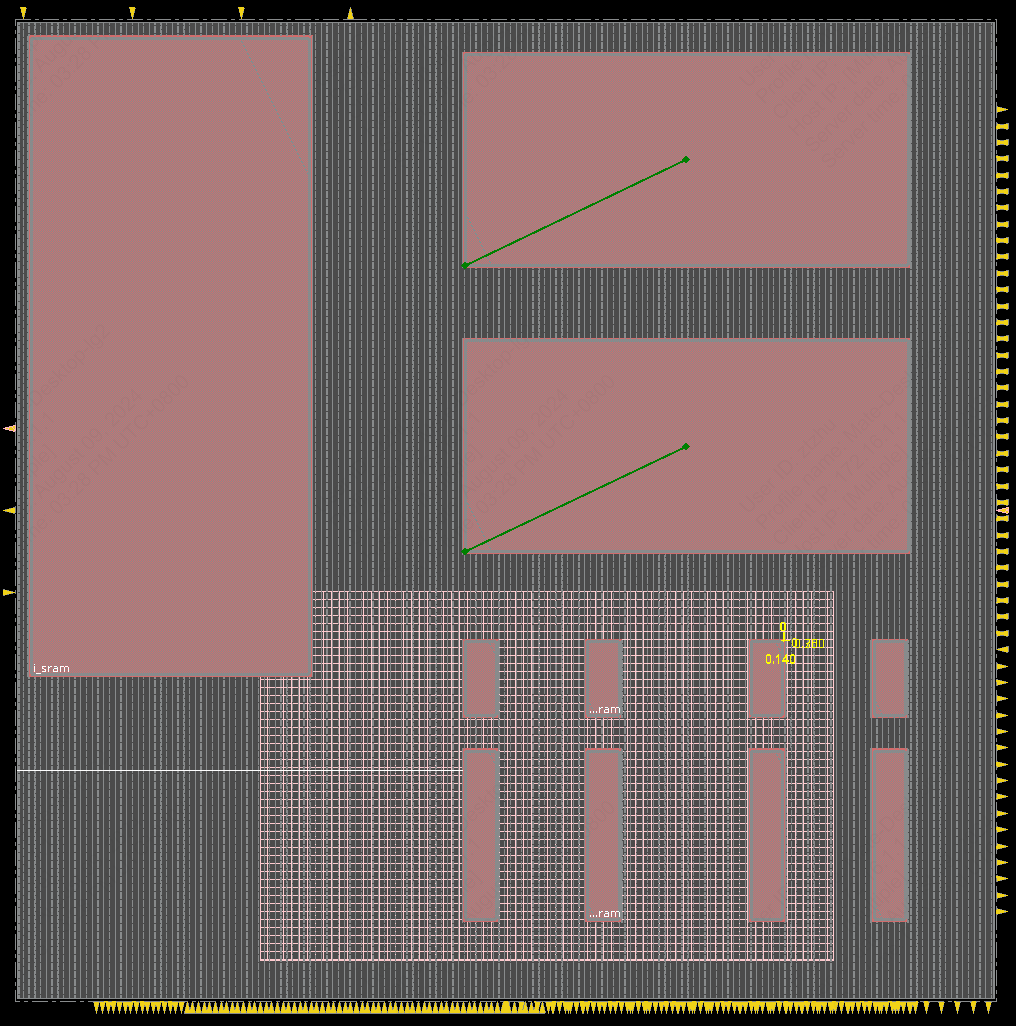

在后端设计迭代优化时，我们往往会发现在某个区域内会出现较多 DRC 报错，布局布线密度较高。 在这种情况下，我们可以考虑手动添加 Cell placement blockage，从而限制该局部区域的布局布线密度，减少 DRC 报错。
createPlaceBlockage：设置 Cell placement blockage，用于阻碍在特定区域内标准单元的摆放。-type partial：指定该 Placement blockage 的类型，总共有 4 种类型，包括hard（默认选项，不能在指定区域摆放任何标准单元），soft（不能在布局阶段摆放标准单元，但可以在后续布局优化、时钟树综合等阶段摆放标准单元），partial（设定指定区域内标准单元的最大密度），还有macroOnly（允许摆放标准单元，但不允许摆放 Macro）。-density 75：指定了该 Partial placement blockage 所允许的最大密度，该选项一定需要和-type Partial一起使用。-box 300 50 1000 500：如下图所示，设置了该 Placement blockage 的具体范围（粉色方格区域），使用左下角和右上角的横纵坐标表示。
后端工具对 Macro 内部的连线情况是不清楚的，如果该模块的 .lef 文件中没有定义 OBS 层，那么就需要对该模块添加 Routing blockage，防止后端工具在该区域的布线与模块内部的走线短路。
OBS 层
OBS（Obstruction，阻挡区域）是一种用于限制布局（Placement）和布线（Routing）工具在特定区域内操作的设计约束。 其核心目的是通过人为定义“禁区”，优化芯片的物理结构、满足制造规则（DRC）、提升信号完整性或保护关键模块。
createRouteBlk -cover \
-inst $main_sram \
-exceptpgnet \
-layer {M1 M2 M3 M4} \
-spacing $macro_halo_spc
createRouteBlk 用于在指定的单元周围设置一圈 Routing Blockage，即禁止走线的区域。在此简要说明该命令几个选项的作用：
-cover：指定将在实例顶部创建与指定块实例（-inst <name>）大小相同的 Routing Blockage 区域。-exceptpgnet：指定该 Routing Blockage 不适用于 Power/Ground 的走线，仅适用于信号走线。-layer {M1 M2 M3 M4 M5 M6 M7}：指定该 Routing Blockage 适用于哪几层的金属走线。-spacing $macro_halo_spc：指定该 Routing Blockage 与周围最近的金属走线之间的最小间距，单位为微米。
Route Blockage -layer 参数
参数的设定一般为最底层金属层到 Macro 的最高层电源金属层，例如 SRAM 为 M1-M4。
布局遵循布局规划约束，完成标准单元、Macro 等的所有模块的摆放。
2.3.2 摆放 Physical-only Cell（pnr/scripts/placement/physical_cell_insert.tcl）
Physical-only Cell 是一种不包含任何逻辑功能的标准单元，用于填充版图中的空白区域，以满足物理特性的要求，包括 End-Cap、Well-Tap、Decap 和 Filler。
End-Cap 是预先放置的纯物理单元，用于满足某些设计规则。 在数字集成电路设计中，特别是使用自动布局布线工具时，标准单元在整个硅片区域内按行排列。 这些标准单元是设计的构建模块，包含逻辑门、触发器和其他数字电路。 当最后一个标准单元不能完美地适应行的长度时，Endcap Cells 用于填充标准单元行末端的剩余空间。 它们提供电气和物理隔离，将硅片的活动区域与周围结构（如划片线或芯片边缘）隔离开来。

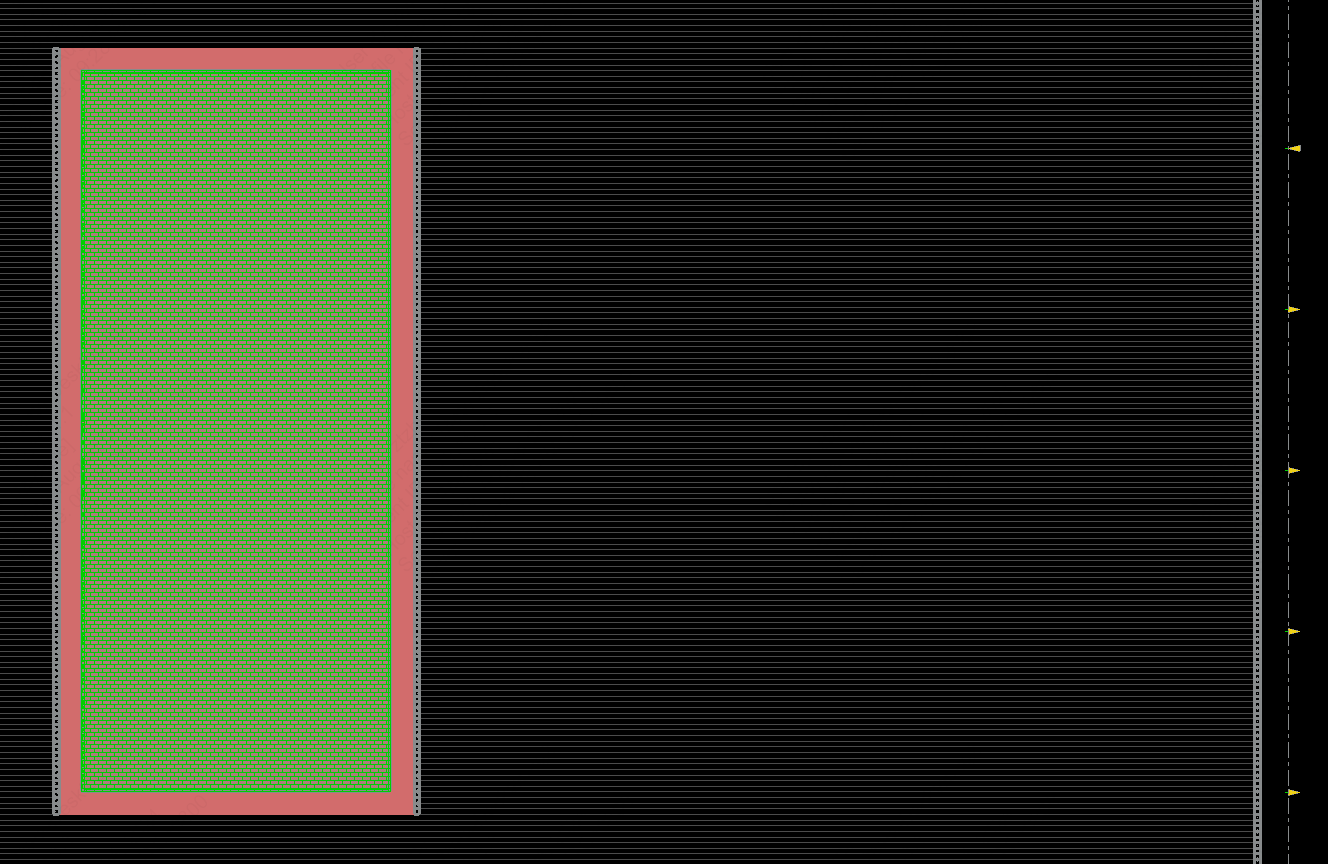

添加 End-Cap Cells 之后的部分版图如下所示，可以看见在 Macro 的左侧和右侧，以及 Core box 的左侧和右侧（也就是标准单元行末端的剩余空间添加了 Endcap Cells。
Well-Tap 为制造晶体管的衬底或阱提供低阻抗的接地或 VDD 路径，用于在 CMOS 工艺中确保适当的电气连接并防止闩锁效应。 Well-Tap Cells 在整个 IC 布局中被有规律地摆放，特别是在电源和接地连接附近。 它们的放置通常由代工厂指定的设计规则所规定。
-cell <cellName>指定所使用的 Well-Tap Cells 的名称；-cellInterval <microns>：指定每一行之间相邻两个 Well-Tap Cells 的最大距离；-checkerBoard：指定 Well-Tap Cells 以棋盘格模式放置，即每隔一行偏移半个间距。

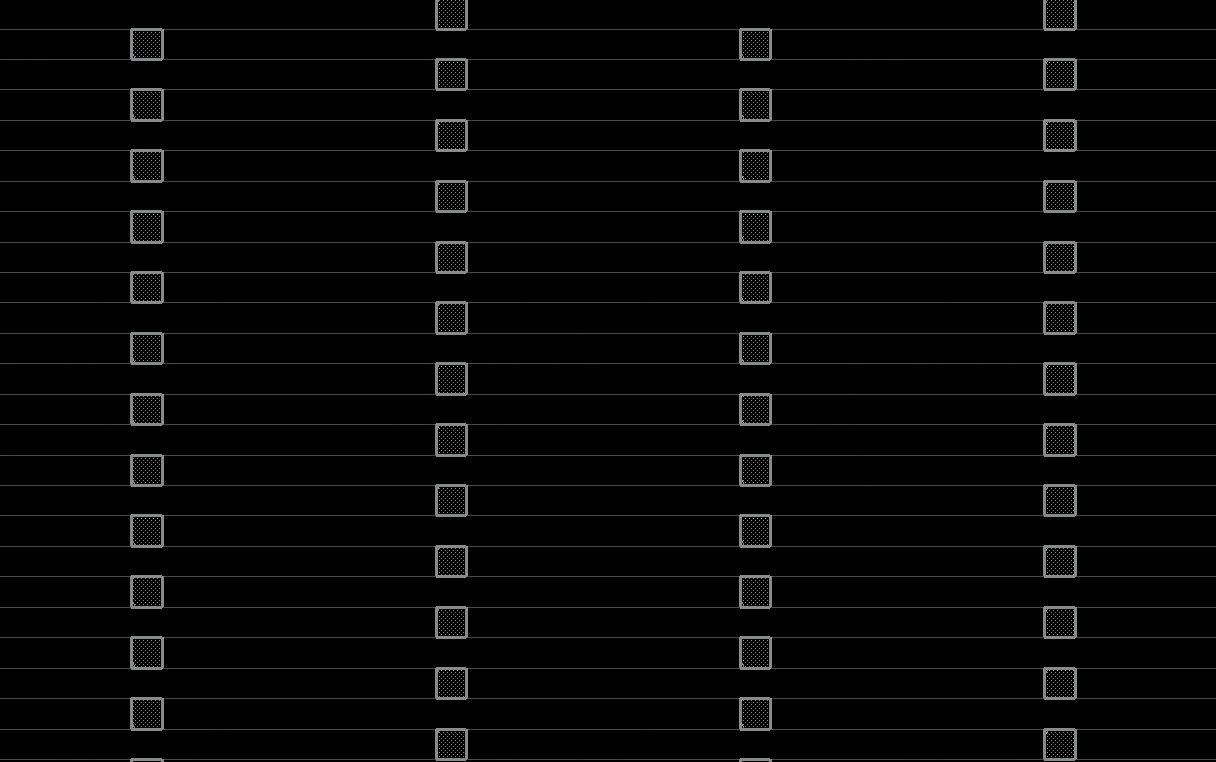

添加 Well-Tap Cells 之后的部分版图如下所示。 可以看到在每个标准单元行，以棋盘形式交替摆放着 Well-Tap Cells。
Decap Cells（去耦电容单元）主要用于减少电源噪声和稳定电源电压。 它们通过提供额外的电容来平滑电源电压的波动，防止电源噪声影响电路性能。 Decap Cells 常放置在电源网络中，以确保电源电压的稳定性，特别是在高频信号和快速开关电路中。 Decap Cells 主要关注电源电压的稳定性，而 Welltap Cells 主要关注衬底电位的稳定性。
我们使用添加 Well-Tap 的方式添加 Decap Cells，即替换 -cell 选项为 Decap 标准单元。

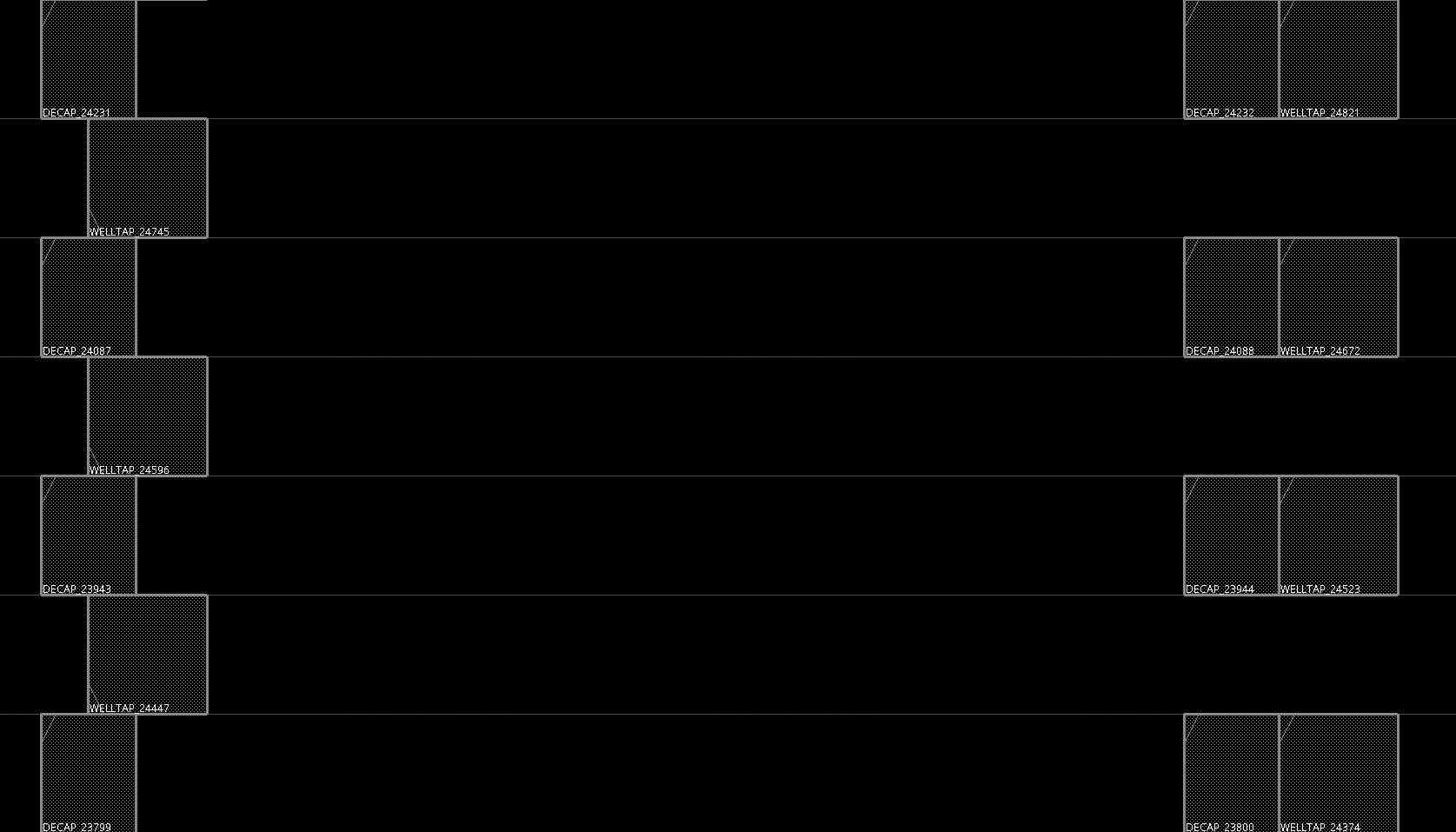

放置 Decap Cells 之后的部分版图如下所示，可以看见每隔一行（因为指定了 -skipRow 1）在 Well-Tap Cells 旁边添加了 Decap Cells。
删除 End-Cap、Well-Tap 和 Decap
使用 deleteFiller -prefix ENDCAP; deleteFiller -prefix WELLTAP; deleteFiller -prefix DECAP 即可删除全部的 End-Cap、Well-Tap 和 Decap。
摆放顺序
End-Cap 应该先于 Well-Tap 和 Decap 摆放。
2.3.3 摆放标准单元（pnr/scripts/placement/stdcell_place.tcl）
deleteTieHiLo：从门级网表中删除目前摆放的 Tie-high 和 Tie-low 标准单元，将相应信号重新连接到逻辑高电平和逻辑低电平。此处可以理解为初始化操作。setPlaceMode -place_detail_preroute_as_obs {7}：限制标准单元不能摆放在已有的 M7 金属线之下。place_opt_design：基于标准单元的布局设置和相关时序分析的设置，摆放标准单元。addTieHiLo：添加 Tie-high 和 Tie-low 标准单元，在放置标准单元之后使用该命令。

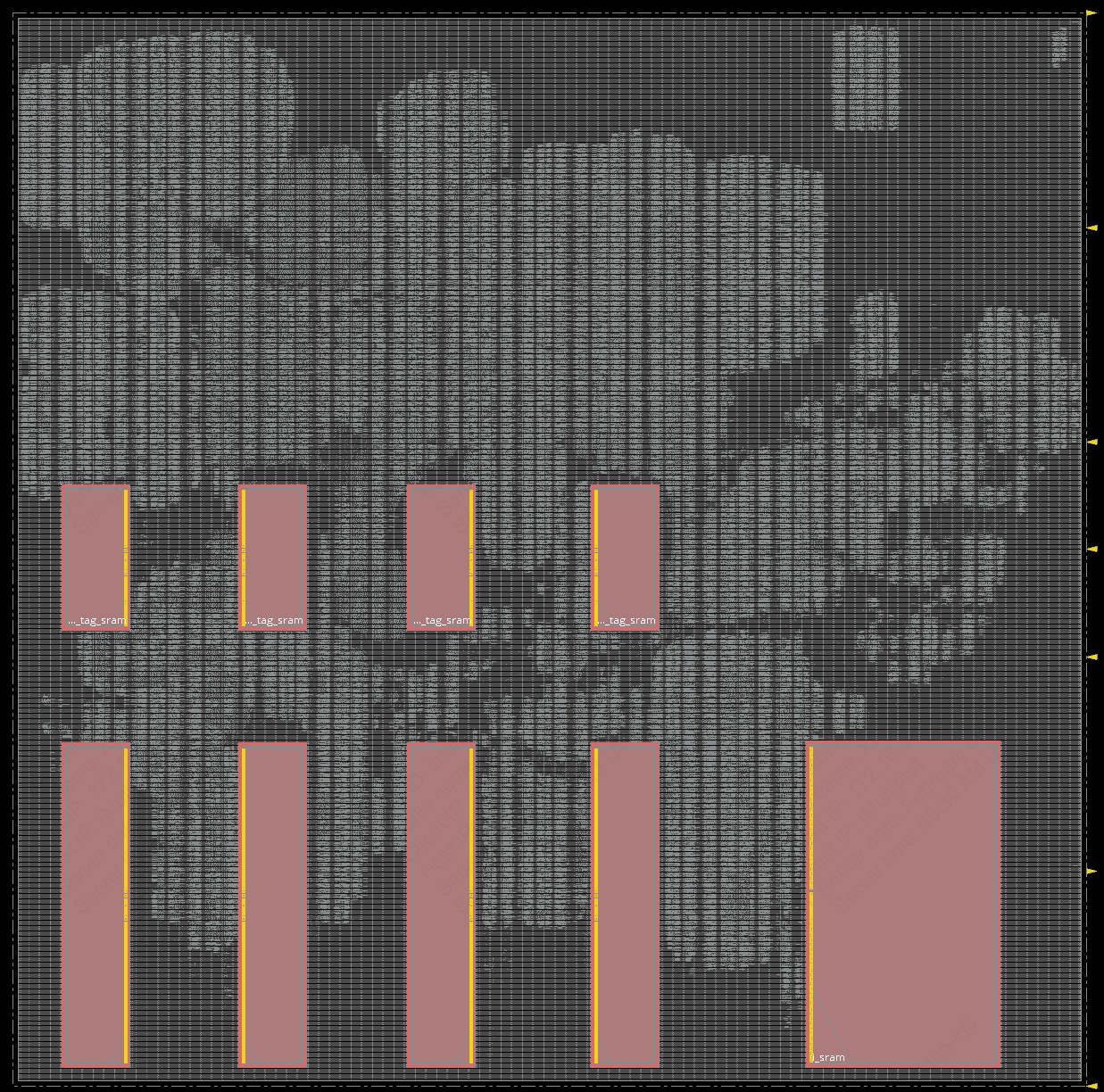

在 Innovus GUI 界面右上角选择 Physical View，即可查看摆放完标准单元之后的版图。
Layout 中的金属信号线
如果在 GUI 中打开各个金属层的显示，可以发现上述命令不仅仅完成了标准单元的放置，还完成了信号线的互联。
这是因为 Innovus 在进行 place_opt_design 时会自动进行预布线（preroute），将标准单元的输入输出端口连接起来。
place_detail_preroute_as_obs 作用
该选项通常选择纵向 Power Stripe 的最底层，防止最底层的 Power Stripe 通过 stacked VIA 连接到 M1 金属层时，和标准单元发生 DRC 违例。
完成标准单元的摆放之后，需要进行布局优化，以减少布局布线的阻塞、优化时序。
运行完成后，可以在 Terminal 的输出或者 pnr/<top_module_name>/postPlace/<top_module_name>_preCTS.summary 中查看时序优化的结果，请尽可能使得 裕度（slack）不为负数的情况下再进行之后的步骤。
此处的 DRC 错误可以暂时忽略，在之后的步骤中会一并修复。
修复时序
当时序不满足要求，可以依次做以下尝试：
- 多次使用
place_opt_design -incremental命令进行布局优化。 - 调整时序约束，减小时钟频率。
- 调整初始 Floorplan。
- 修改 RTL 中关键路径的逻辑。
2.4 Clock Tree Synthesis（pnr/scripts/clock_tree/cts.tcl）
时钟树综合（Clock Tree Synthesis，CTS）是指在版图中规划时钟网络，以确保时钟信号的稳定传输。 所有的触发器都由时钟信号驱动，时钟信号的传输质量直接影响到整个数字系统的稳定性和功耗。 在 CTS 之前，所有的时钟都是理想的，在引入时钟树之后，需要考虑时钟的偏移、抖动等问题。
set_interactivate_constraint_mode [all_constraint_modes -active]
...
set_interactivate_constraint_mode {}
create_ccopt_clock_tree_spec
ccopt_design
set_interactivate_constraint_mode [all_constraint_modes -active]
set_propagated_clock [list clk]
set_interactivate_constraint_mode {}
optDesign -postCTS -drv
optDesign -postCTS -incr
optDesign -postCTS -hold
set_interactivate_constraint_mode：用于更新 CTS 后所需的时序约束。create_ccopt_clock_tree_spec：用于自动生成时钟树。ccopt_design：对时钟树进行布局布线，并优化时序。set_propagated_clock：设置时钟信号为传播模式（propagated），用于反映时钟树的影响。optDesign：根据时序约束进行优化。-drv, -incr, -hold分别表示优化设计规则冲突（design rule violation，扇出、电容等）、渐进优化 setup（incremental）、优化 hold。
运行完成后，可以在 Terminal 的输出或者 pnr/<top_module_name>/postCTS/<top_module_name>_postCTS.summary, pnr/<top_module_name>/postCTS/<top_module_name>_hold_postCTS.summary 中查看时序（setup 和 hold）优化的结果。
此处的 setup 和 hold 可以有一定程度的违例，但还是推荐尽量减少违例（没必要确保 slack = 0）。
此处的 DRC 错误可以暂时忽略，在之后的步骤中会一并修复。
setup 和 hold
请务必确保 hold 的时序要尽可能满足要求！ 如果设计过于复杂，优先满足 hold，再尽可能减少 setup 违例。 hold 如果违例，那么最终芯片不能工作。 setup 如果过差，会导致最终芯片的频率低。
修复时序
当时序不满足要求，可以依次做以下尝试：
- 多次使用
optDesign命令进行优化。 - 调整时序约束，减小时钟频率。
- 调整初始 floorplan（减少布局密度）。
- 修改 RTL 中关键路径的逻辑。

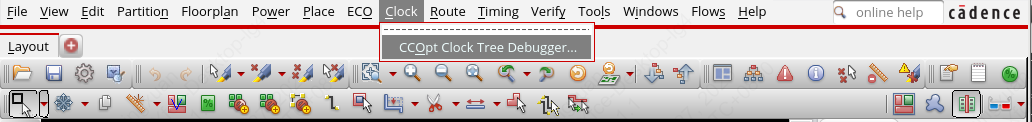

在 GUI 中可以通过 Clock Tree Debugger 看到生成的时钟树。

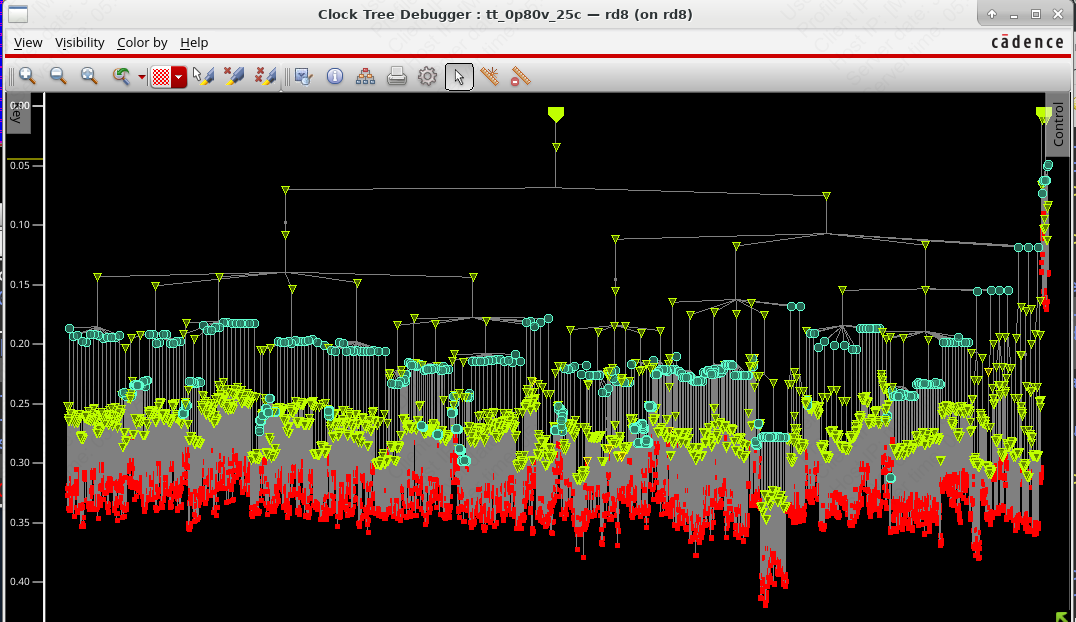

一个时钟树的实例如下。
2.5 Routing
布线分为两步：全局布线（Global Route）和局部布线（Detail Route）。 另一个重要的概念是 ECO Route (Engineering Change Order)，用于在布线之后对设计进行修改，用于修复 DRC 违例。 ECO 布线包括增量式的全局和局部。 在 ECO 布线期间，会尽量保持整体布线不变，进行最小程度的更改。 除了布线，在这一阶段还需要满足时序约束、无 DRC 违例。
2.5.1 布线并收敛时序（pnr/scripts/routing/route.tcl）
setExtractRCMode -engine postRoute \
-effortLevel medium
routeDesign
optDesign -postRoute -setup -hold
optDesign -postRoute -drv
optDesign -postRoute -incr
optDesign -postRoute -hold
setExtractRCMode：设置提取 RC 模型的引擎和级别。routeDesign：进行布线，首先进行全局布线，再进行局部布线。optDesign：根据时序约束进行优化。
运行完成后，可以在 Terminal 的输出或者 pnr/<top_module_name>/postRoute/<top_module_name>_postRoute.summary, pnr/<top_module_name>/postRoute/<top_module_name>_hold_postRoute.summary 中查看布线的时序结果。
时序收敛
请确保此处的 setup 和 hold 不要违例。如果违例，请确保违例保证在 5ps 以内。
修复时序
当时序不满足要求，可以依次做以下尝试：
- 多次使用
optDesign命令进行优化。 - 调整时序约束，减小时钟频率。
- 调整初始 Floorplan（减少布局密度）。
- 修改 RTL 中关键路径的逻辑。
2.5.2 DRC 修复并检查（pnr/scripts/routing/drc_fix.tcl）
deleteRouteBlk -all
setNanoRouteMode -routeWithEco true
editDelete -regular_wire_with_drc
globalDetailRoute
verify_drc
deleteRouteBlk：删除之前的布线 Blockage，以便进行 DRC 检查。setNanoRouteMode -routeWithECO true：设置 NanoRoute 的模式为 ECO。editDelete -regular_wire_with_drc：删除所有带有 DRC 违例的常规布线。globalDetailRoute：在 ECO 模式下重新布线。verify_drc：检查 DRC 违例。
上述指令运行完成后，如果 DRC 的数量在 100 以上，说明布局布线的资源非常紧张，可以尝试需要考虑重新调整布局布线。
如果 DRC 的数量在 20-100 的区间内，可以尝试反复运行上述指令，直到 DRC 的数量少于 20。
如果 DRC 的数量在 20 以下，且都为 M1-M3 的错误，大概率这些错误是由于标准单元之间摆放地过于紧密导致。 我们可以手动调整有 DRC 违例的标准单元。

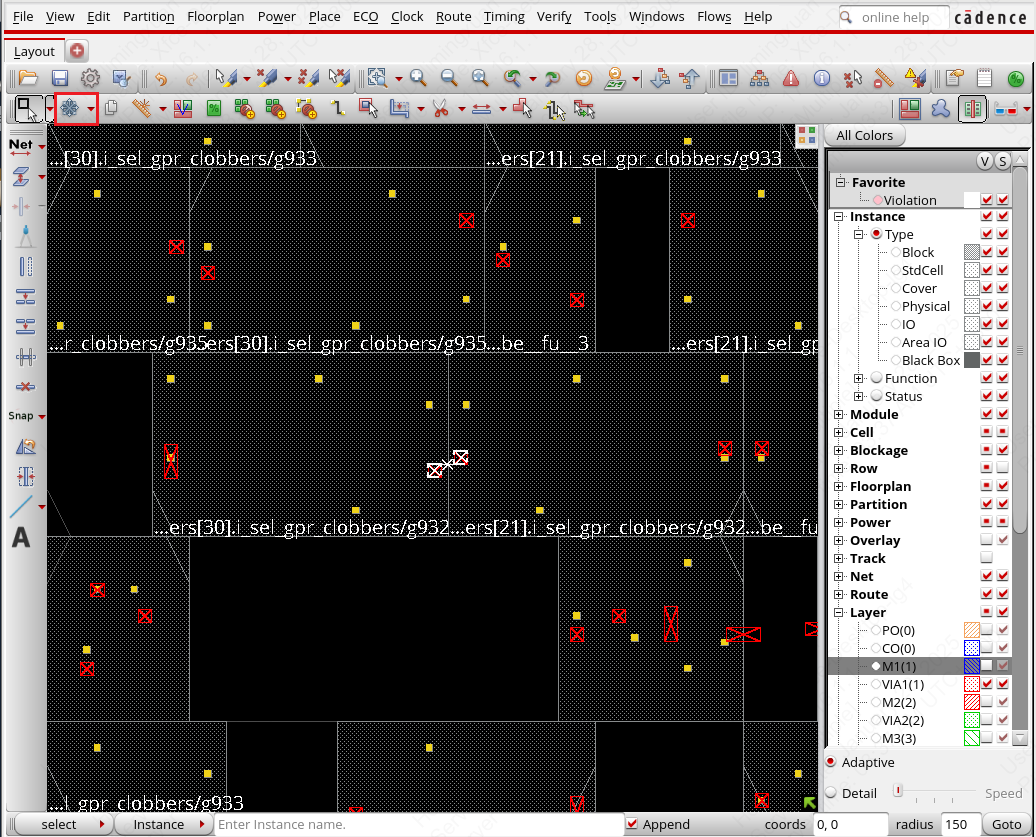

如下图所示，两个标注单元之间的 Via1 距离过近导致了 DRC，选择图中红框所示的移动工具（快捷键 Shift+R），将左侧的标准单元向左移动至少 2 格，确保标准单元之间的间隔至少为 2 格。

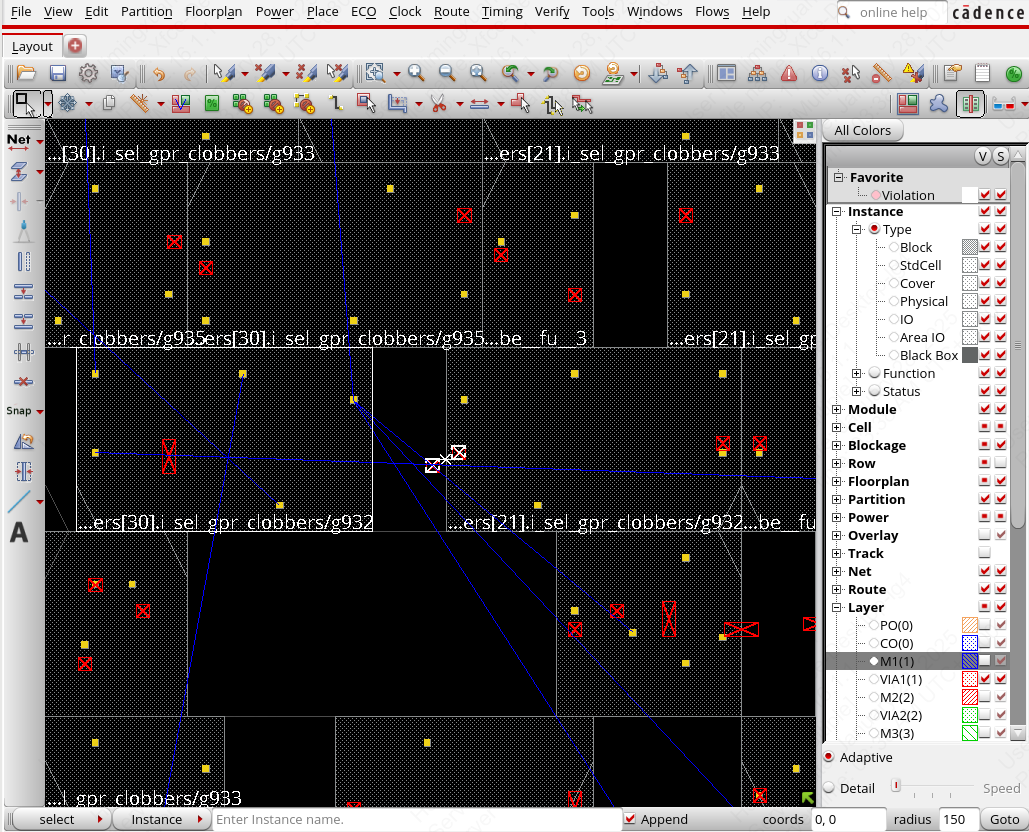

移动后的效果如下图所示。
此时重新运行一遍上述的 ECO 布线命令，即可修复 DRC 违例。
DRC 约束
请确保此处的 DRC 违例数目为 0。
标准单元的移动距离
在移动标准单元时，至少需要移动2 格，留下足够的空间为后续填充标准单元之间的间隙。
2.6 Block Finishing
在完成布局布线并且满足时序和 DRC 约束之后，需要进行版图填充、添加电源端口、导出文件等收尾操作。
2.6.1 版图填充（pnr/scripts/finish/filler_decap.tcl）
整个版图中没有摆放标准单元的区域称为空白区域，需要通过版图填充（Filler）填充，以保证版图的平衡性和均匀性。 我们使用 Decap 作为填充单元，进一步增强电源的稳定性。
addFiller：填充空白区域。ecoRoute -fix_drc：在填充 Filler 之后修复 DRC 违例。verify_drc：检查 DRC 违例，确保没有引入新的 DRC。
2.6.2 添加电源端口（pnr/scripts/finish/pin_label.tcl）
之前使用的 globalNetConnect 命令只是定义了逻辑上的电源端口，但是在版图中并没有实际的电源端口。
在 Block Finishing 阶段，需要添加实际的电源端口。
我们一般把最高层的 Power Stripe 作为物理电源端口。
for { set i 0 } { $i < 20 } {incr i} {
set initX 0.5
set initY [expr 10 + $i * 30]
set stripeHeight 4
set stripeWidth 493.5
createPGPin VSS \
-geom M8 \
$initX $initY \
[expr $initX + $stripeWidth] [expr $initY + $stripeHeight]
}
命令格式为 createPGPin <netName> -geom <layer> <x1> <y1> <x2> <y2>，其中 <x1> <y1> 和 <x2> <y2> 分别表示电源端口的左下角和右上角的坐标。
请确保电源端口的位置和大小与 Power Stripe 的位置和大小一致。
可以通过 GUI 查看最高层 Power Stripe 的位置和大小，如下图所示。
请确保所有的 Power Stripe 都添加了对应的电源端口，添加后的结果如下图所示。
2.6.3 结果文件导出（pnr/scripts/finish/file_gen.tcl）
直接运行pnr/scripts/finish/file_gen.tcl 脚本即可导出 Innovus 的结果文件。
该脚本会在 pnr/<top_module_name> 文件夹下生成 Innovus 的结果文件，包括如下几个文件：
<top_module_name>_flat_postpnr.v.gz：物理实现后带有电源（VDD, VSS 等）的 Flatten 网表，用于 LVS 检查。<top_module_name>_hier_postpnr.v.gz：物理实现后没有电源的层次化网表，用于后仿。<top_module_name>_tt0p8v25c.lib：物理实现后的时序信息库，用于顶层模块集成。<top_module_name>_tt0p8v25c.sdf.gz：物理实现后的标准延迟表，用于后仿。<top_module_name>.lef：物理实现后的版图信息，用于顶层模块集成。ilm/：interface logic model，用于顶层模块集成时提供子模块接口的时序信息。<top_module_name>.gds.gz：物理实现后的版图文件。<top_module_name>.cdl.gz：物理实现后的CDL（Circuit Description Language）网表文件，用于 LVS 检查。
特别感谢 Zhantong Zhu 对本页内容的贡献和校对！
