数字子系统的逻辑综合（弃用）

注意

本部分内容已经过时。轩导重构了此前的模板文件，强烈推荐阅读新版文档。

1. 逻辑综合基本原理

在数字芯片的设计流程中，后端设计是在逻辑综合的基础上进行的。在我们的模板文件中，逻辑综合和后端设计均会调用部分相同的脚本文件，因此先对数字子系统的逻辑综合流程做简要说明。

逻辑综合 (Logic Synthesis) 主要目的是将 RTL 级的设计进行优化，并映射到特定的工艺库中。此外，逻辑综合器也可以进行静态时序分析。

电路的逻辑综合一般由三个步骤组成：转化、逻辑优化、映射。在综合过程中，优化进程尝试完成标准单元的组合，使得组合能够最好满足设计的功能、时序和面积的要求。综合为约束驱动，给定的约束是优化目标。

2. 逻辑综合流程介绍

注意

数字子系统的逻辑综合使用/work/home/ztzhu/tapeout_templates/submodule_tapeout/文件夹。若未做额外说明，我们默认处于该文件夹路径下。

逻辑综合的输入主要用到模板文件中的以下内容：

./rtl/：包含可综合数字子系统的 RTL 代码（即不包括 SRAM 等 IP 的行为级模型）；
./scripts/：存放 Cadence Genus 工具调用的脚本；
Makefile：用于启动 Genus 工具；
./sram/（可选）：数字子系统中例化的 SRAM 高速缓存或寄存器堆的专用 IP 核（CDL, LEF, LIB, Verilog等）；
./asic_ip/（可选）：数字子系统中例化的其他 IP 核（例如 CIM Macro），或者更低层级的数字子系统的相关文件（CDL, LEF, LIB, Verilog等）。

该工程模板目录下使用 b make genus_syn 即可进行自动化的逻辑综合，观察 Makefile 文件的结构，首先执行 Cadence Genus 工具初始化并启动，读入 ./scripts/genus_synthesis.tcl 脚本文件，并将逻辑综合的日志输出到 ./logs/genus_synthesis.log 中。

查看 ./scripts/genus_synthesis.tcl 可以观察逻辑综合的大致流程。首先读入 ./scripts/core_config.tcl, ./scripts/tech.tcl, ./scripts/init_syn.tcl 等工艺库、工程定义等相关文件，之后读入 MMMC 配置文件，进行逻辑综合，迭代优化时序，最终将逻辑综合的报告写入 ./reports/genus/ 文件夹下。

以下按照顺序介绍进行逻辑综合的准备工作的几个关键步骤。（进行完整的逻辑综合流程需要 4-5 小时）

2.1 SRAM/Register File 替换（可选）

提示

该步骤虽然不是必须的流程，但却可能造成较大的困惑，因此在此先进行说明。

主要用到的是 ARM 提供的 SRAM Compiler 和 Register File Compiler（工具路径）

在 ./sram/ 路径下新建文件夹，并在该文件夹下启动 SRAM Compiler/Register File Compiler，用于存放生成的文件。

注意

./sram/ 路径下新建的文件夹名称与 IP 模块的 Instance Name 需保持一致！

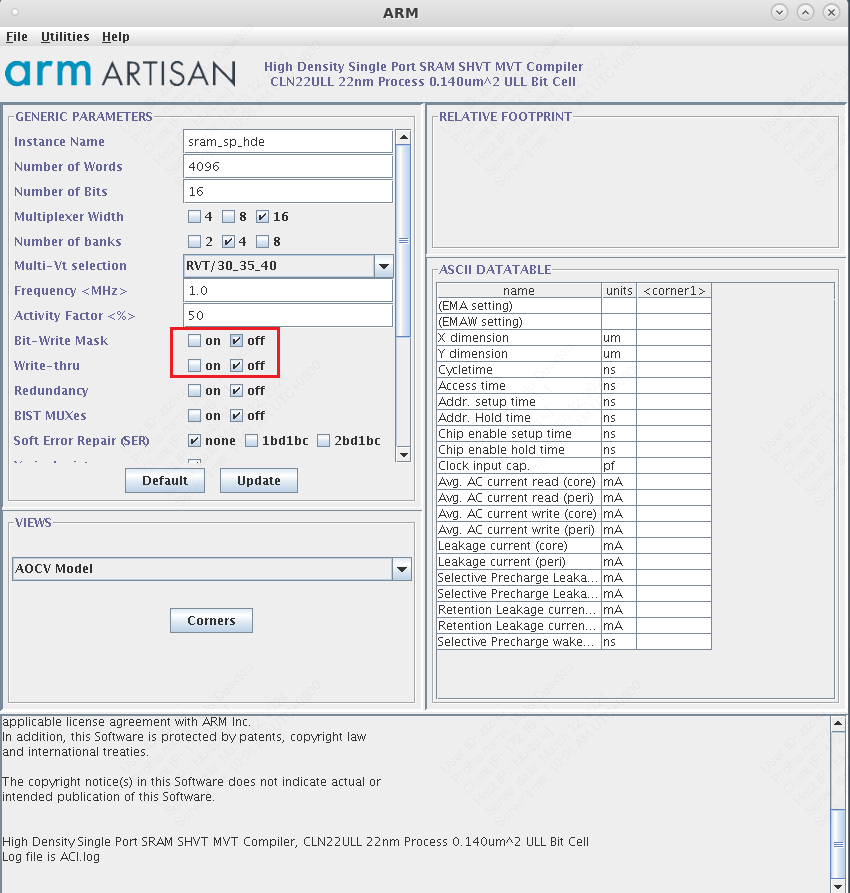

2.1.1 SRAM Compiler 使用说明

SRAM Compiler 部分常用的设置选项如下：

Number of Words: SRAM 的逻辑深度。
Number of Bits: SRAM 的逻辑宽度。
Multiplexer Width, Number of Banks 会影响最终 SRAM 的版图大小和形状，也受到数据深度与宽度的影响。Multiplexer Width 增加，会导致 SRAM 的物理宽度增加、物理高度等比例减小，而 Number of Banks 增加会导致 SRAM 的物理高度略微增加，物理宽度不变。在某些 Number of Words/Bits 的组合下，可能无法找到一个合法的 MUX 与 Bank 数组合，在这种情况下可以考虑将 SRAM 的宽度减半，分开生成。
Frequency 保持与整体设计的时钟周期一致，只会影响 SRAM 的功耗。
Bit-Write Mask 允许你在写入数据时选择性地更新特定的位，而不用更新整个字（Word）。为此我们需要生成单独的掩码（Mask）信号来控制在每次写入 SRAM 时想要对哪几位进行操作。
Write-thru 设置 SRAM 当前周期的写入数据是否会在读端口出现

在我们自己的数字子系统中使用 SRAM Compiler 生成的单元，需要生成相应的文件。

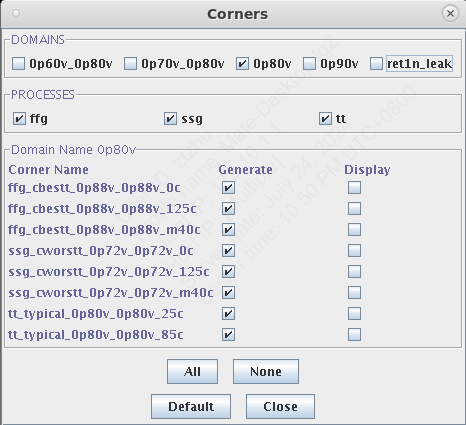

在 Corners 菜单中 DOMAINS（电压域）一般选择 0p80v，PROCESSES（工艺角）全选，可选 tt (typical)，ffg (best)，ssg (worst)。在选择了电压域之后，点击 All 全选所有的温度值（包括负 40 摄氏度，80 摄氏度等）。

延迟

相同的 Word，Bit，不同的 bank 和 mux 数会影响 SRAM 的延迟。增加 bank 和 mux 的数量均会导致延迟的减小。

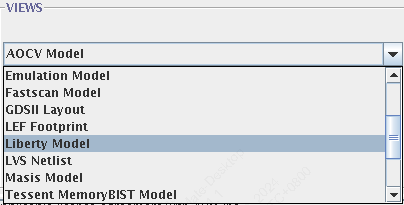

在 views 部分依次选择 LEF Footprint, LVS Netlist, Liberty Model, Verilog Model, GDSII Layout，点击 Generate 生成相应的文件，这些文件的用途大致如下：

Liberty Model：用于逻辑综合与后端设计的时序分析与优化，包含 SRAM 的时序信息；
Verilog Model：SRAM 的 Verilog 代码，用于功能仿真；
LEF Footprint：包含 SRAM 的版图信息（使用的金属层、IO 位置等），为逻辑综合和后端设计提供 SRAM 的面积信息；
LVS Netlist：用于后端设计的 LVS 检查，在逻辑综合阶段暂不需要；
GDSII Layout：用于后端设计的 DRC 检查和最终版图导出。

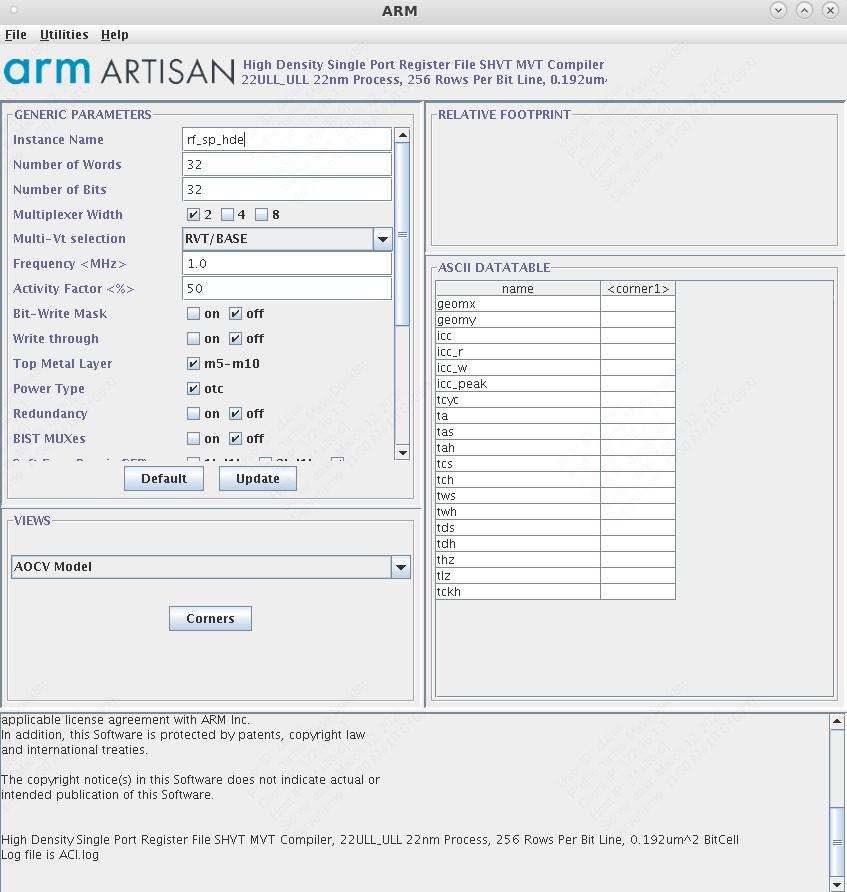

2.1.2 Register File Compiler 使用说明

与 SRAM Compiler 流程类似，少了一个 Number of Banks 选择。

2.1.3 SRAM IP 的例化

关于 STOV Pin

STOV (Self-Time Override) 是一种用于调试的 SRAM 控制功能，允许覆盖 SRAM 内部自生成的时钟脉冲，改用外部时钟直接控制。在硅片调试阶段，STOV 可以强制内存使用外部时钟的高电平相位生成内部时钟脉冲，用于测试和分析。可以在集成时通过寄存器或者逻辑动态配置，或者固定拉低

关于 RET1N Pin

RET1N 用于启用 Retention mode（低电平有效），可以降低 SRAM 的供电电压，从而降低 SRAM 的静态功耗。在这个模式下，SRAM 无法进行读写操作，但是可以保持 SRAM 存储内容。

关于 EMA Pins

SRAM 中 EMA (Extra Margin Adjustment) 功能通过调整内部时序延迟来提高制造良率。EMA[2:0] 用于控制读写操作的总体延迟，从 000（最快）到 111（最慢）逐步增加访问时间和周期时间。 EMAW[1:0] 专门用于延长写操作的脉冲宽度，从 00（最快）到 11（最慢）逐步增加写周期时间，但不影响读操作。 EMAS 引脚用于延长敏感放大器的使能信号脉冲宽度（高电平有效），但不影响访问时间。 建议使用 README 中的默认设置，并通过寄存器或外部引脚动态配置 EMA，避免硬编码非默认值。

关于 Vmin Assist Pins

SRAM 的 Vmin Assist 功能包括 Read assist 和 Write assist，用于优化低电压下的读写稳定性。 Read Assist 通过增强读抗扰度，放置误写操作，适用于 SRAM README 指定的电压域。 Write Assist 改善低电压下的写入能力，确保写操作的正确性。这两种辅助功能均不能保证最低工作电压，实际性能收到制程良率影响。和 EMA Pins 一致，建议使用 README 中的默认值，或者通过寄存器或外部引脚动态配置。

不带 Bit-Write Mask 功能的 SRAM 例化示例如下：

sram_1024x64 sram_inst(
  .Q(RW0_rdata), // SRAM read port data
  .CLK(RW0_clk), // SRAM clock
  .CEN(!RW0_en), // Global enable signal, SRAM enabled when set to low
  .GWEN(!RW0_wmode), // Write control signal. When gwen set to low, SRAM write enabled, otherwise SRAM read is enabled
  .A(RW0_addr), // SRAM address
  .D(RW0_wdata), // SRAM write port

  // Default values according to ARM.
  // For details of these SRAM I/O ports, refer to the user guide.
  .STOV(1'b0),
  .EMA(3'b100),
  .EMAW(2'b00),
  .EMAS(1'b0),
  .RET1N(1'b1),
  .RAWL(1'b0),
  .RAWLM(2'b00),
  .WABL(1'b1),
  .WABLM(3'b001)
);

带有 Bit-Write Mask 功能的 SRAM 例化示例如下：

// Assuming data width is 128, Bit-write mask needs a 128-bit control signal
wire [127:0] wen;
// For generality, we assume that bit-level mask in RTL design is not needed.
// Instead, we have a 4-bit control signal specifiying whether to write to [127:96], [95:64], [63:32], or [31:0].
assign wen = { 32{RW0_wmask[3]}, {32{RW0_wmask[2]}}, {32{RW0_wmask[1]}}, {32{RW0_wmask[0]}}};

sram_1024x128 sram_inst(
  .Q(RW0_rdata), // SRAM read port data
  .CLK(RW0_clk), // SRAM clock
  .CEN(!RW0_en), // Global enable signal, SRAM enabled when set to low
  .WEN(wen), // Bit-write mask control signal. When set to low, wrtie function is activated.
  .GWEN(!RW0_wmode), // Write control signal. When gwen set to low, SRAM write enabled, otherwise SRAM read is enabled
  .A(RW0_addr), // SRAM address
  .D(RW0_wdata), // SRAM write port

  // Default values according to ARM.
  // For details of these SRAM I/O ports, refer to the user guide.
  .STOV(1'b0),
  .EMA(3'b100),
  .EMAW(2'b00),
  .EMAS(1'b0),
  .RET1N(1'b1),
  .RAWL(1'b0),
  .RAWLM(2'b00),
  .WABL(1'b1),
  .WABLM(3'b001)
);

2.1.4 Register File IP 的例化

不带 Bit-Write Mask 功能的 Register File 例化示例如下：

rf_128x128 rf_inst(
  .q(RW0_rdata[127:0]), // RF read port data
  .clk(RW0_clk), // RF clock
  .cen(!RW0_en), // Global enable signal, RF enabled when set to low
  .wen(!RW0_wmode), // Write control signal. When gwen set to low, RF write enabled, otherwise RF read is enabled
  .a(RW0_addr), // RF address
  .d(RW0_wdata[127:0]), // RF write port

  // Default values according to ARM.
  // For details of these RF I/O ports, refer to the user guide.
  .ema(3'b100),
  .emaw(2'b00),
  .emas(1'b0),
  .ret1n(1'b1),
  .rawl(1'b0),
  .rawlm(2'b00)
  .wabl(1'b1),
  .wablm(2'b01),
);

带有 Bit-Write Mask 功能的 Register File 例化示例如下：

// Assuming data width is 128, Bit-write mask needs a 128-bit control signal
wire [127:0] wen;
// For generality, we assume that bit-level mask in RTL design is not needed.
// Instead, we have a 2-bit control signal specifiying whether to write to [127:64] or [63:0].
assign wen = { 64{RW0_wmask[1]}, {64{RW0_wmask[0]}}};

rf_128x128 rf_inst(
  .q(RW0_rdata[127:0]), // RF read port data
  .clk(RW0_clk), // RF clock
  .cen(!RW0_en), // Global enable signal, RF enabled when set to low
  .wen(~wen[127:0]), // Bit-write mask control signal. When set to low, wrtie function is activated.
  .a(RW0_addr), // RF address
  .d(RW0_wdata[127:0]), // RF write port
  .gwen(!RW0_wmode), // Write control signal. When gwen set to low, RF write enabled, otherwise RF read is enabled

  // Default values according to ARM.
  // For details of these RF I/O ports, refer to the user guide.
  .ema(3'b100),
  .emaw(2'b00),
  .emas(1'b0),
  .ret1n(1'b1),
  .rawl(1'b0),
  .rawlm(2'b00)
  .wabl(1'b1),
  .wablm(2'b01),
);

2.2 添加可综合 RTL 代码

将数字子系统的可综合 RTL 代码放在 ./rtl/ 目录下，并在 ./rtl/srcs.tcl 中添加所有 RTL 代码的文件名称。srcs.tcl 的示例如下。

set_db hdl_unconnected_value 0
set_db hdl_max_loop_limit 8192
set_db hdl_track_filename_row_col true
set_db init_hdl_search_path /work/home/ztzhu/tapeout_templates/submodule_tapeout/rtl/

read_hdl /work/home/ztzhu/tapeout_templates/submodule_tapeout/rtl/VERILOG_MODULE_1.v
read_hdl /work/home/ztzhu/tapeout_templates/submodule_tapeout/rtl/VERILOG_MODULE_2.v

read_hdl -language sv /work/home/ztzhu/tapeout_templates/submodule_tapeout/rtl/SystemVerilog_MODULE_1.sv
read_hdl -language sv /work/home/ztzhu/tapeout_templates/submodule_tapeout/rtl/SystemVerilog_MODULE_2.sv

2.3 修改 `core_config.tcl`

在 ./scripts/core_config.tcl 中定义了数字系统的顶层模块名称、时钟信号名称等信息，需要根据情况进行调整。

set rm_core_top MY_TOP_MODULE

set rm_clock_pin clk

2.4 修改 `design_inputs_macro.tcl`

2.4.1 选择逻辑综合和后端设计使用的标准单元库

set std_lib MY_STD_LIB

标准单元库有以下选择（通常选择 tcbn22ullbwp7t30p140hvt 或者 tcbn22ullbwp7t30p140lvt）：

tcbn22ullbwp30p140lvt
tcbn22ullbwp30p140hvt
tcbn22ullbwp7t30p140
tcbn22ullbwp7t30p140lvt
tcbn22ullbwp7t30p140hvt
tcbn22ullbwp7t40p140ehvt
tcbn22ullbwp7t40p140hvt

选择后端设计中使用和不使用的标准单元，此处 cell_ext 需和上述的 std_lib 保持一直。

set cell_ext [list BWP7T30P140HVT]
set rm_dont_use_list [list ]

2.4.2 添加 SRAM IP

添加 SRAM Compiler，Register File Compiler 生成的 IP 文件。

set sram_insts [concat $MACROname_rams \
    "sram_128x128" \
    "other_sram_name" \
]

此处，sram_128x128，other_sram_name与 SRAM Compiler 或 Register File Compiler 中 Instance Name 选项保持一致，也和 ./sram/ 路径下的文件夹名称保持一致。

2.4.3 添加子模块所需的 `LEF` 文件

子模块（例如 CIM，eDRAM 等定制单元）作为完整的一个设计，在这一层级通过 LIB, LEF 等文件体现时序、面积、布局等信息。 LEF 文件包括模块各层金属的尺寸，以及管脚的大小和位置。

set rm_lef_reflib [concat ${rm_lef_tech_file} ${rm_foundry_lib_dirs}/Back_End/lef/${std_lib}_110a/lef/${std_lib}.lef \
    /path/to/foundry/lef/files \ # not shown for simplicity
    /work/home/ztzhu/tapeout_templates/submodule_tapeout/asic_ip/DCIM_32_4_64.lef \ # add LEF file here
]

2.4.4 设置时钟周期

设置逻辑综合、布局布线的时钟周期，时钟周期越小，则对时序要求越高，所需要的优化迭代时间越长。时钟周期单位为纳秒。

set rm_clock_period 5

2.5 修改 `tech.tcl`

2.5.1 添加子模块所需的 `LIB` 文件

LIB 文件包含时序信息，对于 Genus 逻辑综合是必须的。对于不同的 PVT 都会有相应的 LIB 文件。对于 ff_0p88v_m40c，添加 LIB 文件的示例如下：

# FFGNP 0p88V m40C Libs
set ff_0p88v_m40c_libs [list ${base_lib_dir}/${base_ff_0p88v_m40c_lib}.lib ${io_lib}ffg08ppv2p75vm40c.lib \
    /work/home/ztzhu/tapeout_templates/submodule_tapeout/cim_macro/cim.lib \ # example
]

foreach sram ${sram_insts} { \
    set ff_0p88v_m40c_libs [concat $ff_0p88v_m40c_libs \
    ${rm_sram_lib_dirs}/${sram}/${ram_ff_0p88v_m40c_opcond}.lib ] \
}

可以看到，除了标准单元和子模块的 LIB 文件，此处也自动添加了 Compiler 生成的 SRAM IP 的 LIB 文件。

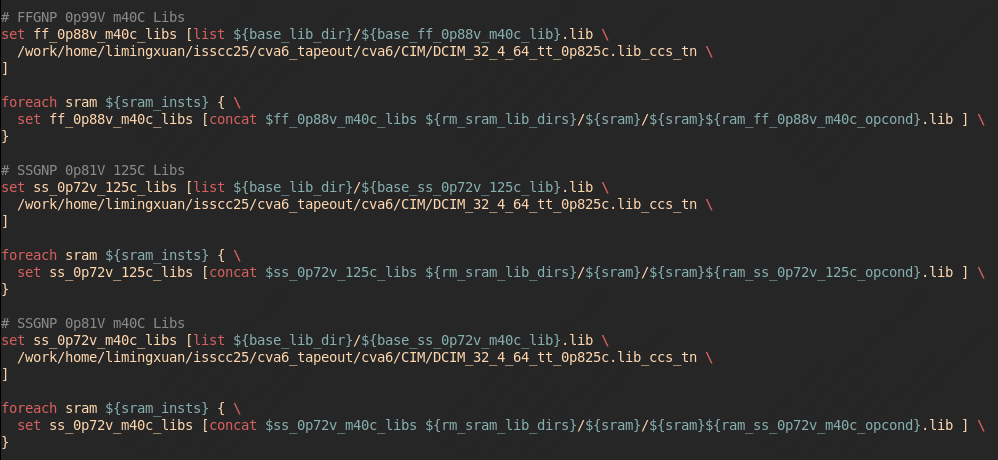

一个较完整的例子如下：

2.6 启动 Genus 综合

b make genus_syn

2.7 查看综合报告

./data/MY_TOP_MODULE-genus.v：生成的门级网表，用于后续 Cadence Innovus 的后端设计
./logs/genus_synthesis.log：逻辑综合的日志文件，可以查找 Error, Warning 等关键词检查流程是否有误。
./reports/genus/func_tt_0p90v_025c_timing.rpt：tt Corner 的时序报告，可以查找 VIOLATED 关键词检查时序是否满足，类似地，可以查看不同 PVT 的时序报告。
./reports/genus/area.rpt：该模块的面积报告

Page Authors: Bwoah-Kimi (92.11%), Siris-Li (7.89%)
